피검사부품 피딩장치 Feeding apparatus of testing parts

출원번호 : 10-2016-0033862 (2016년03월22일)

등록번호 : 10-1738812 (2017년05월16일)

특허권자 : (주)유한엔씨아이

요약 : 본 발명은 간단한 구성으로 장치의 종단측에 장착되어 연속적으로 공급되는 피검사부품의 간격이나 공급속도 및 위치 등을 용이하게 조정하도록 구비되고, 이에 따라 후공정에서 픽업 등의 이송할 때에 인접한 피검사부품이나 장치 등에 간섭되는 것을 방지하도록 된 피검사부품 피딩장치에 관한 것이다.

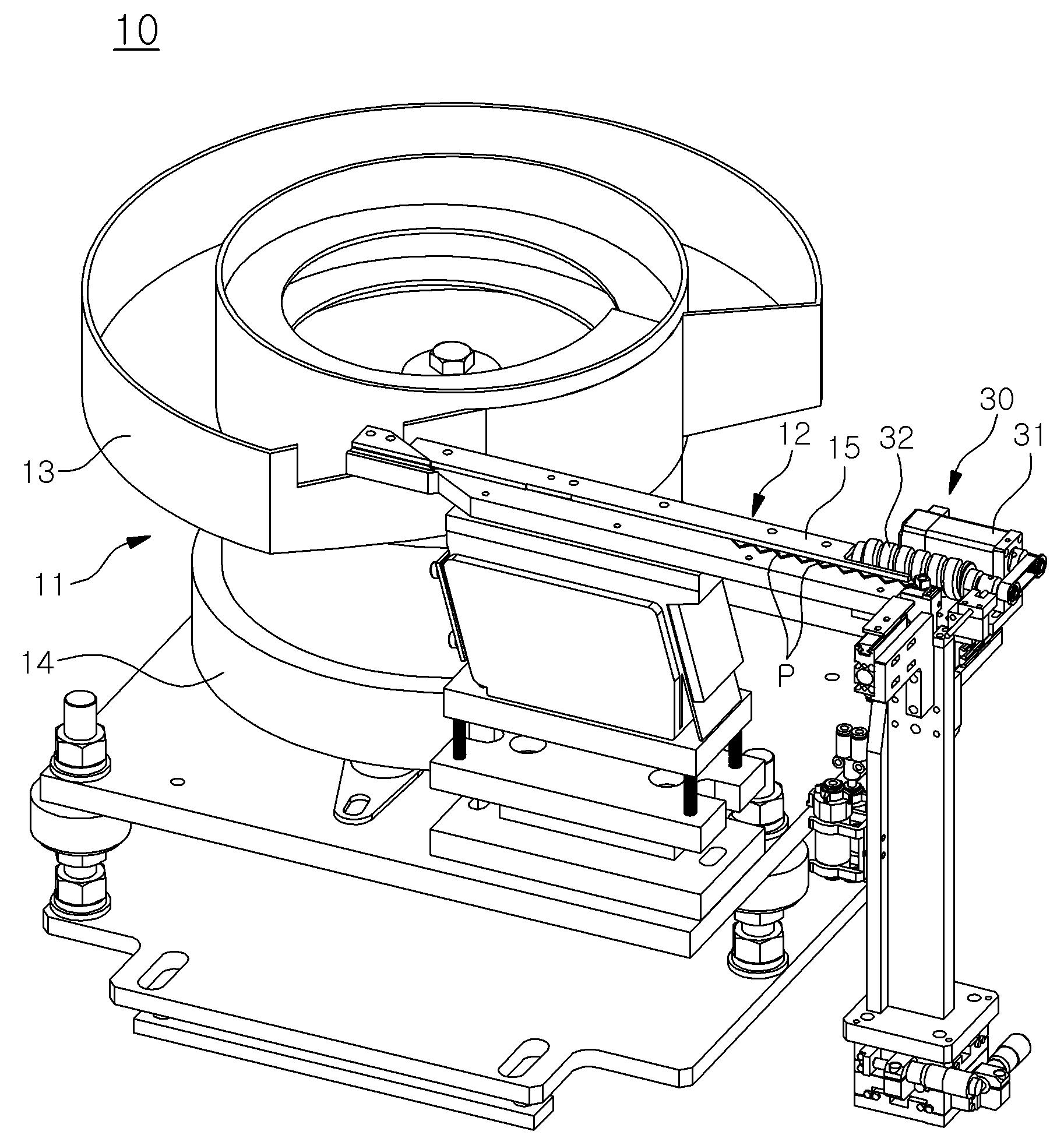

본 발명에 따르면, 다수의 피검사부품(P)이 열을 이루어 연속적으로 공급되도록 된 직선공급부(12)를 포함하는 피딩장치에 있어서: 상기 직선공급부(12)의 종단측에 위치되어 상기 각 피검사부품(P)을 일정 간격으로 진행시키도록 된 피치이송수단(30)이 구비되되, 상기 피치이송수단(30)은 서보모터(31)에 의해 회전 구동되어 상기 피검사부품(P)이 개별적으로 접촉되도록 일정 피치로 된 나선홈(33)이 형성된 스크류축(32)으로 이루어진 피검사부품 피딩장치가 제공된다.
