헬리콥터의 완충장치

출원번호 : 10-2008-0135586 (출원일: 2008-12-29)

등록번호 : 10-1015297 (등록일: 2011-02-09)

특허권자 : 충남대학교산학협력단

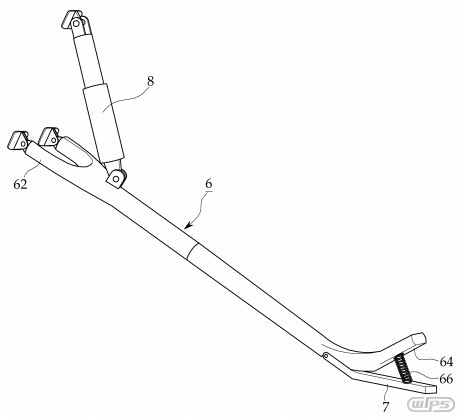

요약 : 본 발명은 착륙시 테일붐의 로터가 지면에 닿지 않도록 지지해줄 수 있는 헬리콥터의 완충장치에 관한 것이다.본 발명은 헬리콥터 테일붐(5)의 하부에 상단이 힌지결합되며 하향 경사지게 설치된 지지대(6)와, 상기 지지대(6)의 하단에 설치된 판형스프링(7) 및 상기 지지대(6)와 테일붐(5)를 연결하는 완충기(8)를 포함하여 구성된다.

대표청구항 : 헬리콥터 테일붐의 하부에 설치되어 지면과 접촉됨으로써 테일로터의 파손을 방지할 수 있도록 한 헬리콥터의 완충장치에 있어서,상기 테일붐(5)의 하부에 힌지결합되며 하향 경사지게 설치된 지지대(6)와,상기 지지대(6)의 하단에 힌지결합되어 탄성에 의해 충격을 흡수하는 판형스프링(7)을 포함하며,상기 판형스프링(7)은, 일측이 경사지게 형성되고 타측은 평평하게 형성된 판상체로써, 경사진 부위의 상단은 상기 지지대(6)의 지지단부(64)의 하부에 힌지결합되어 일정한 간격을 두고 벌어지게 설치되며, 상기 판형스프링(7)의 벌어진 부위의 상면에는 호형으로 구부러진 가이드봉(65)이 형성되고, 상기 가이드봉(65)에는 탄성체(66)가 결합되며,상기 지지단부(64)에는 상기 가이드봉(65)이 관통 결합되는 통공(640)이 형성되어 이루어진 것을 특징으로 하는 헬리콥터의 완충장치.
