출원번호 : 10-2019-0147351 (출원일: 2019-11-18)
등록번호 : 10-2222423 (등록일: 2021-02-24)
특허권자 : 충남대학교산학협력단

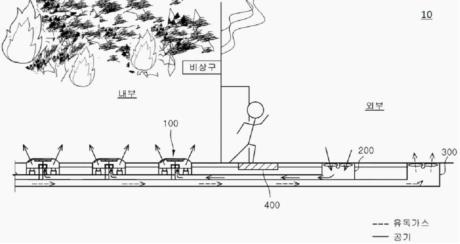

요약 : 본 발명은 건물 통로의 바닥에 매립되어있는 대피모듈이 센서부로 화재를 감지하면 건물 외부에 있는 제어부에 의해 돌출되어 대피모듈의 안내등으로 비상탈출구를 안내하고, 대피모듈과 연결되는 공기분사관 및 유독가스흡입관을 통해 통로에 공기 분사 또는 유독가스를 흡입하는 화재 대응 시스템 및 그 제어 방법을 제공한다.
대표청구항 : 건물 내부의 통로를 따라 바닥에 일정 간격으로 매립 설치되는 대피모듈;상기 바닥 내부에 일정 깊이로 매설되어 상기 대피모듈과 연결되는 공기분사관; 상기 바닥 내부에 일정 깊이로 매설되어 상기 대피모듈과 연결되는 유독가스흡입관; 및 상기 건물 외부에서 상기 대피모듈, 공기분사관 및 유독가스흡입관을 제어하는 제어부;를 포함하고, 상기 대피모듈은, 하우징;상기 하우징 상면에 구비되는 안내등;상기 하우징 상면에 복수로 구비되는 공기출입구;상기 하우징 내부에 구비되는 센서부; 상기 하우징 하면 외부에 구비되는 승강부; 상기 하우징 내부에 구비되어 상기 공기분사관을 개폐하는 분사밸브; 및 상기 하우징 내부에 구비되어 상기 유독가스흡입관을 개폐하는 흡입밸브;를 포함하며, 상기 제어부는,상기 센서부의 감지에 따라 상기 안내등, 승강부, 분사밸브 및 흡입밸브를 제어하며, 상기 승강부로 상기 대피모듈을 상기 바닥에서 돌출시켜 공기를 분사 또는 유독가스를 흡입하는 것을 특징으로 하는 화재 대응 시스템.
