공명현상을 이용한 유리창 파쇄장치

출원번호 : 10-2017-0014995 (출원일: 2017-02-02)

등록번호 : 10-1881046 (등록일: 2018-07-17)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 의한 유리창 파쇄장치는, 교통수단의 유리창에 공진 주파수를 발진시켜 상기 유리창을 파쇄시키는 주파수 발생기; 교통수단의 기울어짐을 감지하는 자이로센서 또는 가속도센서를 구비하여, 상기 교통수단의 사고발생을 감지하는 감지부; 및 상기 감지부에 의해 사고발생이 감지되었을 때 상기 주파수 발생기를 동작시키는 제어부;를 포함한다. 본 발명에 의한 유리창 파쇄장치를 이용하면, 공진 현상의 이용하여 유리를 파쇄시키되 차량의 사고 상황에 맞춰 적절한 방식으로 유리창을 파쇄시킬 수 있어 보다 안전한 탈출이 가능해질 수 있고, 위급상황을 경찰서나 소방서 등으로 알림으로써 사고처리 및 사상자구조에 도움을 줄 수 있다는 장점이 있다. 또한 본 발명에 의한 유리창 파쇄장치는, 하나의 주파수 발생기로 복수 개의 유리창을 선택적으로 파쇄시킬 수 있어 제조비용이 저렴하다는 장점이 있다.

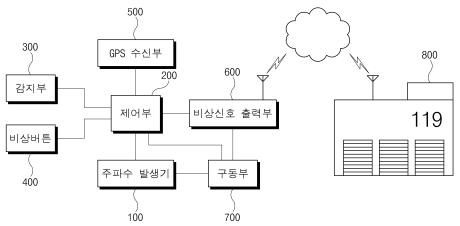

대표청구항 : 교통수단의 유리창에 공진 주파수를 발진시켜 상기 유리창을 파쇄시키는 주파수 발생기;교통수단의 기울어짐을 감지하는 자이로센서 또는 가속도센서를 구비하여, 상기 교통수단의 사고발생을 감지하는 감지부; 상기 감지부에 의해 사고발생이 감지되었을 때 상기 주파수 발생기를 동작시키는 제어부; 상기 주파수 발생기의 공진 주파수 발진방향이 둘 이상의 유리창을 향할 수 있도록, 상기 주파수 발생기를 회전시키는 구동부; 및상기 교통수단의 위치를 감지하는 GPS 수신부를 포함하고,상기 제어부는, 상기 교통수단이 바다와 강과 호수 중 어느 하나에 위치되는 것으로 상기 GPS수신부를 통해 감지되고, 상기 교통수단이 사전에 설정된 각도 이상으로 기울어졌다고 상기 감지부를 통해 감지되는 경우에만 상기 교통수단의 침수로 판단하여, 상기 주파수 발생기를 동작시키고,상기 교통수단에 구비된 다수 개의 유리창 중 일부의 유리창이 지면을 향하도록 상기 교통수단이 기울어졌다고 상기 감지부를 통해 판단되는 경우에, 상기 주파수 발생기는, 지면을 향하지 아니한 유리창으로만 공진 주파수를 발진하는 것을 특징으로 하는 유리창 파쇄장치.
