마그네틱 기어드 모터

출원번호 : 10-2017-0019890 (출원일: 2017-02-14)

등록번호 : 10-1801610 (등록일: 2017-11-21)

특허권자 : 충남대학교산학협력단

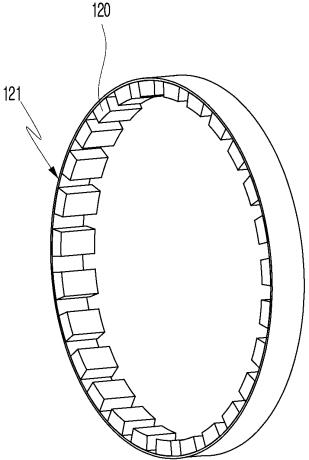

요약 : 일 실시예에 따르면, 중심을 축으로 원판 형태로 형성되는 고정자; 상기 고정자의 외주면을 이격된 상태로 둘러싸며, 상호 일정하게 이격되어 배치되는 복수의 자속 변조 철심; 상기 복수의 자속 변조 철심을 상호 연결시키도록 구성되는 브릿지; 상기 복수의 자속 변조 철심의 외주면을 감싸도록 형성되는 영구 자석; 및 상기 영구 자석 외주면을 감싸도록 형성되는 회전자를 포함하는, 마그네틱 기어드 모터가 제공된다.

대표청구항 : 중심을 축으로 원판 형태로 형성되는 고정자; 상기 고정자의 외주면을 이격된 상태로 둘러싸며, 상호 일정하게 이격되어 배치되는 복수의 자속 변조 철심; 상기 복수의 자속 변조 철심의 중심을 상호 연결시키도록 구성되는 브릿지; 상기 복수의 자속 변조 철심의 외주면을 감싸도록 형성되는 영구 자석; 및상기 영구 자석 외주면을 감싸도록 형성되는 회전자를 포함하는, 마그네틱 기어드 모터.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3517482001214
