마이크로스트립 안테나를 이용한 위성 디엠비 단말기용안테나

출원번호 : 10-2006-0038773 (출원일: 2006-04-28)

등록번호 : 10-0748865 (등록일: 2007-08-07)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 마이크로스크립 안테나를 이용한 디엠비 단말기용 안테나에 관한 것으로서, 그 일측선단 중앙부에 소정 깊이의 요(凹)홈부를 형성하고 있는 상부평판과, 상기 요홈부에 대향하는 상부평판의 일측선단에서 하측방향으로 수직하게 연장된 수직평판과, 상기 수직평판과 연결되어 상부평판과 평행하게 연장된 하부평판과, 상기 요홈부에 대향하는 타측선단부에서 하측방향으로 수직하게 소정길이 연장된 아이리스(324A,324B)와, 상기 아이리스(324A,324B)의 단부에서 폴디드 ㄷ형 패치 내측으로 상부평판과 평행하게 연장된 접이부(325A,325B)와, 상기 하부평판 단부에서 상부평판 방향으로 수직하게 소정길이 연장된 아이리스(326)와, 상기 아이리스(326) 단부에서 폴디드 ㄷ형 패치 내측으로 하부평판과 평행하게 연장된 접이부(327) 및 상기 요홈부의 중앙에서 수직하게 연장되어 인쇄회로기판에 부착되는 ‘ㄴ’ 형상의 마이크로스트립 라인으로 이루어진 폴디드 ㄷ형 패치; 및 상부평판 및 하부평판 사이에 위치하되, 소정의 유전율을 갖으며 접지기능을 하는 인쇄회로기판; 을 포함한다.

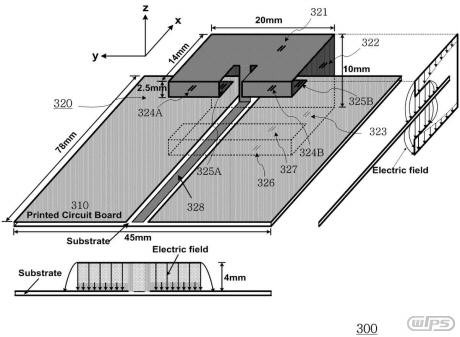

대표청구항 : 소정의 크기를 갖으며 도전성 재질로 형성된 폴디드 ㄷ형 안테나에 있어서, 일측선단 중앙부에 소정 깊이의 요(凹)홈부를 형성하고 있는 상부평판(321)과, 상부평판의 타측선단에서 하측방향으로 수직하게 연장된 수직평판(322)과, 상기 수직평판과 연결되어 상부평판과 평행하게 연장된 하부평판(323)과, 상기 상부평판의 일측선단에서 하측방향으로 수직하게 소정길이 연장된 제 1 아이리스(324A,324B)와, 상기 제 1 아이리스(324A,324B)의 단부에서 폴디드 ㄷ형 패치 내측으로 상부평판과 평행하게 연장된 제 1 접이부(325A,325B)와, 상기 하부평판 단부에서 상부평판 방향으로 수직하게 소정길이 연장된 제 2 아이리스(326)와, 상기 제 2 아이리스(326) 단부에서 폴디드 ㄷ형 패치 내측으로 하부평판과 평행하게 연장된 제 2 접이부(327) 및 상기 요홈부의 중앙에서 수직하게 연장되어 인쇄회로기판에 부착되는 ‘ㄴ’ 형상의 마이크로스트립 라인(328)으로 이루어진 폴디드 ㄷ형 패치(320); 및 상기 상부평판(321) 및 하부평판(323) 사이에 위치하되, 소정의 유전율을 갖으며 접지기능을 하는 인쇄회로기판(310); 을 포함하는 폴디드 ㄷ형 안테나.
