벽체와 연결보의 프레임유닛 및 이를 이용한 건축구조물 시공방법

출원번호 : 10-2015-0138283 (출원일: 2015-10-01)

등록번호 : 10-2012470 (등록일: 2019-08-13)

특허권자 : 충남대학교산학협력단

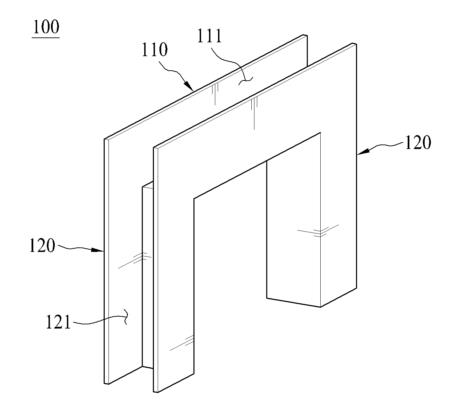

요약 : 본 발명에 따른 벽체와 연결보의 프레임유닛은, 좌우 방향으로 연장되고, 내부에 타설재가 수용되는 제1타설공간이 형성되며, 연결보의 프레임을 형성하는 연결보대응부 및 상기 연결보대응부의 양측에서 하측 방향으로 연장되고, 내부에 타설재가 수용되는 제2타설공간이 형성되며, 벽체의 프레임을 형성하는 벽체대응부를 포함한다. 그리고 이를 이용한 건축구조물 시공방법은, 좌우 방향으로 연장되고, 내부에 제1타설공간이 형성되며, 연결보의 프레임을 형성하는 연결보대응부와, 상기 연결보대응부의 양측에서 상하 방향으로 연장되고, 내부에 제2타설공간이 형성되며, 벽체의 프레임을 형성하는 벽체대응부를 포함하는 프레임유닛을 시공 영역에 위치시키는 (a)단계, 상기 제1타설공간 및 상기 제2타설공간에 타설재를 타설하는 (c)단계 및 상기 타설재를 양생하는 (d)단계를 포함한다.

대표청구항 : 좌우 방향으로 연장되고, 내부에 타설재가 수용되는 제1타설공간이 형성되며, 연결보의 프레임을 형성하는 연결보대응부; 및상기 연결보대응부의 양측에서 하측 방향으로 연장되고, 내부에 타설재가 수용되는 제2타설공간이 형성되며, 벽체의 프레임을 형성하는 벽체대응부를 포함하고, 상기 제1타설공간은 상부가 개구된 형태로 형성되며, 상기 제2타설공간은 상기 제1타설공간과 연통되며, 좌, 우 외측부가 개구된 형태로 형성되고, 상기 벽체대응부는,상기 제2타설공간의 개구된 외측부를 차폐하는 차폐패널을 더 포함하고, 상기 차폐패널의 하단부에는,타설재가 유동되는 제1개구홀이 형성되고, 상기 차폐패널에는,상기 제1개구홀보다 상부에 형성되고, 타설재가 유동되는 제2개구홀이 형성된 프레임유닛.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519342000251
