출원번호 : 10-2013-0033502 (2013년03월28일)
등록번호 : 10-1470817 (2014년12월03일)
특허권자 : 한밭대학교
요약 : 본 발명은 비선형 증폭기의 전치보상 장치 및 방법에 관한 것으로서, 구체적으로는 복수의 비선형 증폭기에 대하
여 단일 피드백 신호를 사용하여 각 비선형 증폭기에 대한 전치보상을 행하는 장치 및 방법에 관한 것이다.

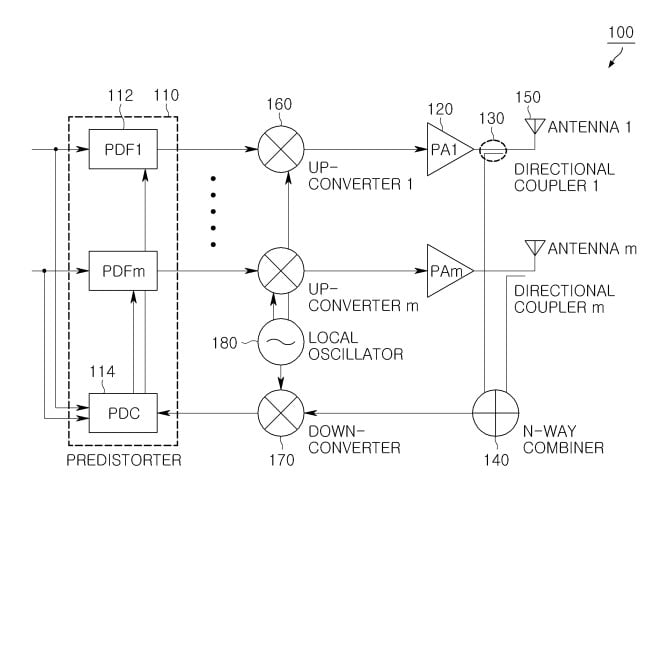

본 발명은 입력 신호의 크기에 따른 증폭 특성이 비선형적인 복수의 비선형 증폭기, 복수의 출력 신호로부터 분기된 신호들을
병합하여 하나의 신호로 피드백하는 단일 피드백 회로, 상기 피드백된 하나의 신호로부터 상기 각비선형 증폭기의 증폭 특성을
파악하고 그에 따르는 전치보상 특성을 산정한 후, 이를 바탕으로 각 입력 신호를 전치보상하여 출력하는 전치보상기를 포함하는
것을 특징으로 하는 복수의 비선형 증폭기에 대하여 단일 피드백회로를 사용하는 전치보상 장치를 개시하며,
본 발명에 의하여 복수의 비선형 증폭기에 대하여 복수의 피드백 회로를 구성하여 각 증폭기의 비선형 특성을 전치보상하였던
종래 기술에 비하여, 복수의 비선형 증폭기에 대하여 단일 피드백 회로를 이용하여 증폭기의 비선형 특성을 전치보상하는 장치로
구성함에 따라 주파수하향변환기(Down converter), 아날로그-디지털 변환기(Analog-Digital Converter),필터 등의 부품을 단수 만을
사용하여 시스템을 구현하게 됨으로써 하드웨어의 복잡도를 개선하고 그 구현 비용을 절감 할 수 있는 효과가 있다.
