부분 일체형 교량

출원번호 : 10-2015-0012121 (출원일: 2015-01-26)

등록번호 : 10-1587419 (등록일: 2016-01-15)

특허권자 : 충남대학교산학협력단

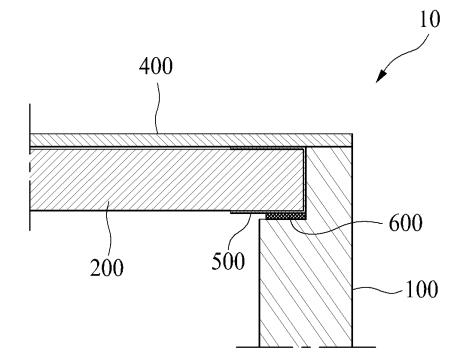

요약 : 본 발명에 따른 부분 일체형 교량은 교량의 교각 또는 교대로 이루어지는 벽체부, 상호 인접한 상기 벽체부의 상부를 연결하도록 안착되는 거더, 상기 거더의 종단부를 상기 벽체부와 일체로 타설하여 형성하는 일체식 벽체, 상기 거더의 상부에 안착되는 바닥판 및 상기 일체식 벽체의 내부에 삽입되는 상기 거더의 종단부 외주면 일측에 구비되어 상기 벽체부의 변위 발생 시 상기 일체식 벽체에서 상기 거더가 소정간격 이탈되며 상기 바닥판의 파손을 방지하기 위한 이형부재를 포함한다.

대표청구항 : 교량의 교각 또는 교대로 이루어지는 벽체부;상호 인접한 상기 벽체부의 상부를 연결하도록 종단부가 상기 벽체부의 상부면에 이격되어 안착되는 복수 개의 거더;상기 이격된 복수 개의 거더 사이의 공간을 채우도록 타설되는 일체식 벽체;상기 거더의 상부에 안착되는 바닥판;상기 벽체부 및 상기 거더 사이에는 상기 일체식 벽체 내부에서 상기 거더의 변위를 허용하기 위한 교좌장치; 및상기 일체식 벽체의 내부에 위치하는 상기 거더의 종단부를 감싸도록 구비되어, 상기 거더가 상기 일체식 벽체와 일체로 양생되는 것을 방지함으로써 상기 벽체부의 변위 발생 시 상기 일체식 벽체에서 상기 거더가 소정간격 이탈되며 상기 바닥판의 파손을 방지하기 위한 이형부재;를 포함하는 부분 일체형 교량.
