분무건조 방식을 이용한 에어로졸 입자 생성장치

출원번호 : 10-2017-0140888 (출원일: 2017-10-27)

등록번호 : 10-1970470 (등록일: 2019-04-15)

특허권자 : 충남대학교산학협력단

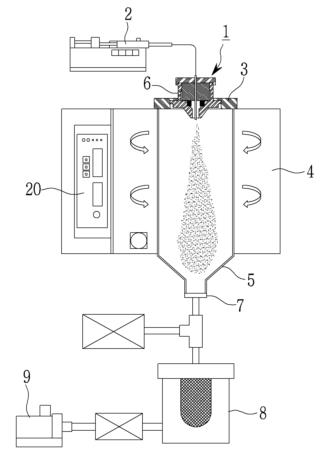

요약 : 분무건조 방식을 이용한 에어로졸 입자 생성장치가 개시되어 있다. 본 발명은, 액적을 분무하기 위한 액적분사장치; 상기 액적분사장치에 입자 생성 용액을 이송하기 위한 시린지 펌프; 상기 액적분사장치가 상단에 배치되고 그로부터 분무된 액적이 내부로 흐르는 건조챔버; 상기 건조챔버의 외부를 둘러싸도록 설치되는 오븐; 및 상기 건조챔버에서 건조된 에어로졸 입자를 포집하는 입자포집필터를 포함하며, 제어부를 통해서 상기 오븐을 작동시켜서 상기 오븐 내부의 공기 온도를 상승시키고 열전달을 통해서 상기 건조챔버의 온도를 상승시키는 것을 특징을 한다.

대표청구항 : 분무건조 방식을 이용한 에어로졸 입자 생성장치에 있어서,액적을 분무하기 위한 액적분사장치;상기 액적분사장치에 입자 생성 용액을 이송하기 위한 시린지 펌프;상기 액적분사장치가 상단에 배치되고 그로부터 분무된 액적이 내부로 흐르는 건조챔버;상기 건조챔버의 외부를 둘러싸도록 설치되고, 열전달을 통해서 상기 건조챔버의 내부 온도를 상승시키는 오븐; 및상기 건조된 에어로졸 입자를 포집하는 입자포집필터를 포함하며,상기 액적분사장치는,입자생성 용액을 액적으로 분무하기 위해 중앙에 설치되는 초음파노즐;상기 초음파노즐의 외벽 주위로 유격을 두고 동심 형태로 설치되는 노즐체결부;이송기체를 유입시키기 위해 상기 노즐체결부에 연결되는 기체유입구; 및상기 액적과 이송기체를 함께 토출하기 위해 상기 액적분사장치의 하단에 일체로 형성된 액적 및 기체 토출구를 포함하며,상기 이송기체가 쉬스 유동(sheath flow)을 하면서 상기 액적 및 기체 토출구를 빠져나올 때 상기 초음파 노즐의 끝단을 외피처럼 감싸줘서 상기 초음파노즐로부터 분무되는 액적이 좁은 분사각으로 비산할 수 있는 것을 특징으로 하는 분무건조 방식을 이용한 에어로졸 입자 생성장치.
