생체신호 측정 센서의 오프셋과 전압이득 보정 회로 및 방법

출원번호 : 10-2016-0059798 (출원일: 2016-05-16)

등록번호 : 10-1825622 (등록일: 2018-01-30)

특허권자 : 충남대학교산학협력단

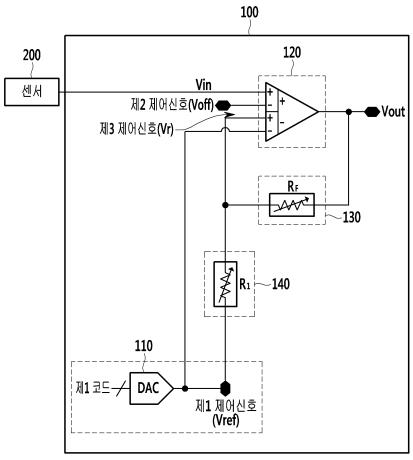

요약 : 본 발명은 생체신호 측정 센서의 오프셋과 전압이득을 보정하는 회로 및 방법에 관한 것이며, 본 발명의 하나의 실시예에 따른 보정회로는 생체신호 측정 센서로부터 전달되는 제1 입력신호와 사용자로부터 입력되는 제2 입력신호를 수신하고 제1 입력신호가 증폭된 출력신호를 생성하는 차동 차분 증폭기, 제1 디지털 코드를 입력받아 제1 제어신호로 변환하고 제1 제어신호를 차동 차분 증폭기의 제3 입력신호로 전달하는 디지털 아날로그 컨버터, 그리고 차동 차분 증폭기의 출력신호와 제1 제어신호 사이에 직렬로 연결되어 있는 제1 저항 및 제2 저항을 포함하며, 제1 저항과 제2 저항의 접점신호를 차동 차분 증폭기의 제4 입력신호로 전달하며, 제1 저항 또는 제2 저항은 가변저항이다.

대표청구항 : 생체신호 측정 센서로부터 전달되는 제1 입력신호와 사용자로부터 입력되는 제2 입력신호를 수신하고 상기 제1 입력신호가 증폭된 출력신호를 생성하는 차동 차분 증폭기,제1 디지털 코드를 입력받아 제1 제어신호로 변환하고 상기 제1 제어신호를 상기 차동 차분 증폭기의 제3 입력신호로 전달하는 디지털 아날로그 컨버터, 그리고상기 차동 차분 증폭기의 출력신호와 상기 제1 제어신호 사이에 직렬로 연결되어 있는 제1 저항 및 제2 저항을 포함하며,상기 제1 저항과 상기 제2 저항의 접점신호를 상기 차동 차분 증폭기의 제4 입력신호로 전달하며,상기 제1 저항 또는 상기 제2 저항은 가변저항이고,상기 차동 차분 증폭기는 아래 수학식과 같이 상기 제1 입력신호의 전압이득이 [이미지]만큼 증폭되고 상기 제2 입력신호와 상기 제3 입력신호에 기초하여 오프셋이 제거된 출력신호를 생성하는 오프셋과 전압이득 보정 회로.[이미지](여기서, RF는 제1 저항이고, R1은 제2 저항이며, Vin은 제1 입력신호이고, Voff는 제2 입력신호이며, Vref는 제3 입력신호이다.)
