안전성이 강화된 스미스 머신

기계
안전성이 강화된 스미스 머신

출원번호 : 10-2018-0104372 (출원일: 2018-09-03)

등록번호 : 10-2092308 (등록일: 2020-03-17)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 안전성이 강화된 스미스 머신에 관한 것으로, 보다 상세하게 본 발명은 운동기구의 일종인 스미스 머신에 안전센서와 모터를 설치하여 역기가 설정 높이 이하로 추락하면 역기를 자동으로 상승시켜 사용자를 보호하고, 사용자가 스미스 머신을 이용할 때 운동 보조자를 대신하여 역기 드는 힘을 보조 받을 수 있도록 푸시 버튼 스위치를 이용하여 모터의 보조 출력을 제어하는 발명에 관한 것이다.

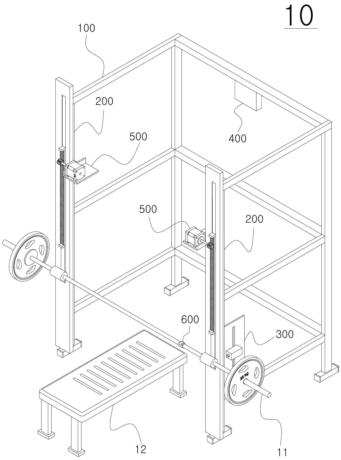

대표청구항 : 역기(11)를 이용하는 운동기구인 스미스 머신(10)에 있어서,각 구성들이 설치되는 공간을 제공하고, 설치된 구성들을 지지하기 위해 복수의 프레임들로 구성되는 프레임부(100)와;상기 프레임부(100)를 구성하는 프레임 중 두 개의 프레임에 수직으로 형성되어, 역기(11)의 상하 왕복운동을 안내하는 한 쌍의 가이드부(200)와;상기 한 쌍의 가이드부(200) 중 어느 한 가이드부(200)의 하측부 일측에 형성되어, 가이드부(200)의 안내에 따라 상하 왕복 운동하는 역기(11)가 설정된 높이 이하로 내려오는 것을 감지하여 제어부(400)로 감지신호를 전달하는 안전센서(300)와;상기 안전센서(300)로부터 감지신호를 수신하게 되면, 상기 역기(11)가 일정높이 이상으로 상승한 후 정지되도록 하는 ‘제1 제어신호’를 동력부(500)에 전송하는 제어부(400)와;상기 한 쌍의 가이드부(200) 각각에 형성되고, 제어부(400)로부터 ‘제1 제어신호’를 수신하면 역기(11)가 일정높이 이상으로 상승한 후 정지되도록 하는 동력을 발생시키는 동력부(500);를 포함하고,상기 동력부(500)는,모터축(511)이 형성되고, 평소에는 모터축(511)이 ‘자유 회전’되고, 제어부(400)로부터 ‘제1 제어신호’를 수신하면 역기(11)가 일정높이 이상으로 상승한 후 정지되도록 하는 동력을 발생시키는 모터(510)와,상기 모터축(511)의 선단에 형성되고, 가이드부(200)의 랙 기어(220)와 기어 결합하는 피니언 기어(520)를 포함하는 것을 특징으로 하는 안전성이 강화된 스미스 머신.
