엠알 유체를 이용한 다기능 동력 전달 장치

기계
엠알 유체를 이용한 다기능 동력 전달 장치

출원번호 : 10-2013-0086935 (출원일: 2013-07-23)

등록번호 : 10-1491122 (등록일: 2015-02-02)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 동력 전달 장치에 관한 것으로서, 특히 엠알(MR) 유체를 이용하여 클러치와 브레이크 기능을 선택적으로 수행하거나 동시에 수행함으로써 동력을 단속하거나 전달할 수 있는 엠알 유체를 이용한 다기능 동력 전달 장치에 관한 것으로, 제1하우징과 제2하우징이 결합되어 내부에 공간이 형성된 하우징과 상기 제1하우징과 상기 제2하우징의 내부 공간면의 일정 부위에 코일이 감싸지며, 상기 제1하우징의 중심 부위에 설치된 베어링과 결합된 구동측과 연결된 제1회전축과 상기 제2하우징의 중심 부위에 설치된 베어링과 결합되며 상기 제1회전축의 일부를 감싸며, 상기 하우징의 내부에 설치되며, 상기 제1회전축과 상기 하우징과는 간극에 의해 비접촉 상태인 피동측과 연결된 제2회전축과 상기 간극에 엠알 유체가 채워진다.

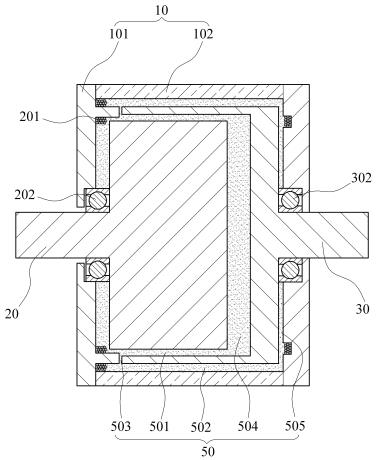

대표청구항 : 제1하우징과 제2하우징이 결합되어 내부에 공간이 형성된 하우징과;상기 제1하우징과 상기 제2하우징의 내부 공간면의 일정 부위에 코일이 감싸지며,상기 제1하우징의 중심 부위에 설치된 베어링과 결합된 구동측과 연결된 제1회전축과;상기 제2하우징의 중심 부위에 설치된 베어링과 결합되며 상기 제1회전축의 일부를 감싸며, 상기 하우징의 내부에 설치되며, 상기 제1회전축과 상기 하우징과는 간극에 의해 비접촉 상태인 피동측과 연결된 제2회전축과;상기 간극에 엠알 유체가 채워지며,상기 간극은 반경 방향으로 제1회전축과 제2회전축 사이의 제1간극과, 제2회전축과 상기 하우징과의 제2간극과, 축 방향으로 상기 제1하우징과 제2회전축과의 제3간극과 제1회전축과 제2회전축의 제4간극과 제2회전축과 제2하우징과의 제5간극으로 이루어짐을 특징으로 하는 엠알 유체를 이용한 다기능 동력 전달 장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3515072000832
