역 볼텍스 파인더를 갖는 단방향 사이클론

출원번호 : 10-2022-0044959 (출원일: 2022-04-12)

등록번호 : 10-2450109 (등록일: 2022-09-28)

특허권자 : 충남대학교산학협력단

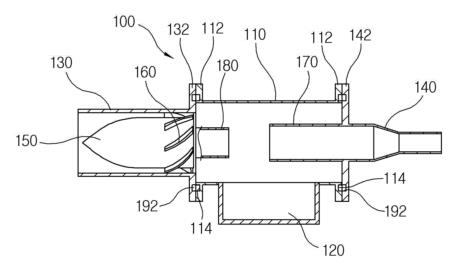

요약 : 이 발명은 진공청소기, 공기 조화설비, 공기 청정설비, 발전시설 후처리설비 등에 적용되어 미세 크기의 먼지성분을 집진하는 과정에서 압력 손실은 유지하는 가운데 입자 포집 효율은 향상될 수 있도록 하는 역 볼텍스 파인더를 갖는 단방향 사이클론 구조에 관한 것이다. 이 발명에 따른 역 볼텍스 파인더를 갖는 단방향 사이클론 구조는 실린더 바디, 더스트 박스, 실린더 바디의 일측에 연결되는 유체 유입구, 실린더 바디의 타측에 연결되는 유체 유출구를 포함하여 구성되는 단방향 사이클론 구조에 있어서, 유체 유입구의 축방향 내부 중앙에 형성되되 전방부분 일정구간은 유체의 흐름 진행방향을 따라 외경이 점차 증가하는 원추 형태로 형성되고 후방부분 일정구간은 동일한 외경으로 형성되는 스핀들; 스핀들의 후방부분 일정구간에 일정 각도 간격을 두고 다수 형성되는 스월 베인; 유체 유입구가 실린더 바디의 내측으로 일정 구간 연결되는 구조로 원통 형태로 형성되는 볼텍스 파인더; 및 볼텍스 파인더에 대향하는 구조로 실린더 바디의 내측의 스핀들 후측에 전방이 막히고 후방이 개방된 컵 형상으로 형성되는 역 볼텍스 파인더; 를 포함하여 구성될 수 있다.

대표청구항 : 속이 빈 원통 구조로 형성되며 양쪽 끝단에는 플랜지가 형성되고, 상기 플랜지의 외측면 상에는 패킹 홈이 형성되는 실린더 바디;상기 실린더 바디의 일측에 일정 공간을 갖도록 연결 형성되는 더스트 박스;상기 실린더 바디의 내경에 비해 상대적으로 작은 내경을 갖는 원통 구조로 형성되며 상기 실린더 바디의 일측에 연결되도록 상기 실린더 바디의 플랜지에 대응하는 형태의 플랜지가 형성된 유체 유입구;상기 실린더 바디 및 상기 유체 유입구의 내경에 비해 상대적으로 작은 내경을 갖는 원통 구조로 형성되며 상기 실린더 바디의 타측에 연결되도록 상기 실린더 바디의 플랜지에 대응하는 형태의 플랜지가 형성된 유체 유출구;상기 유체 유입구의 축방향 내부 중앙에 상기 유체 유입구와 일체로 형성되되 전방부분 일정구간은 유체의 흐름 진행방향을 따라 외경이 점차 증가하는 원추 형태로 형성되고 후방부분 일정구간은 동일한 외경으로 형성되는 스핀들;상기 스핀들의 후방부분 일정구간에 일정 각도 간격을 두고 다수 형성되되 상기 스핀들과 일체로 형성되는 스월 베인;상기 유체 유출구가 상기 실린더 바디의 내측으로 일정 구간 연결되는 구조로 상기 유체 유출구와 동일한 지름을 갖는 원통 형태로 형성되되 상기 유체 유출구와 일체로 형성되는 볼텍스 파인더;상기 볼텍스 파인더에 대향하는 구조로 상기 실린더 바디의 내측의 상기 스핀들 후측에 전방이 막히고 후방이 개방된 컵 형상으로 형성되되 상기 볼텍스 파인더의 직경에 비해 작은 직경으로 형성되고, 상기 볼텍스 파인더의 길이에 비해 상대적으로 짧은 길이로 형성되며, 상기 스핀들의 후방에 조립 설치되는 역 볼텍스 파인더; 및상기 실린더 바디의 플랜지 각각에 대응하는 상기 유체 유입구의 플랜지와 상기 유체 유출구의 플랜지가 상호 맞대어지고, 상기 패킹 홈에 패킹이 배치된 상태에서 상호 체결된 상태가 긴밀하게 유지되게 하는 체결수단;을 포함하여 구성되는 것을 특징으로 하는 역 볼텍스 파인더를 갖는 단방향 사이클론.
