이더넷 스위치의 무결절 프레임 전송 방법(FRAME TRANSMISSION METHOD WITH ZERO RECOVERY TIME OF ETHERNET SWITCH)

출원번호 : 10-2016-0102343 (2016년08월11일)

등록번호 : 10-1823977 (2018년01월25일)

특허권자 : 명지대학교 산학협력단

요약 :

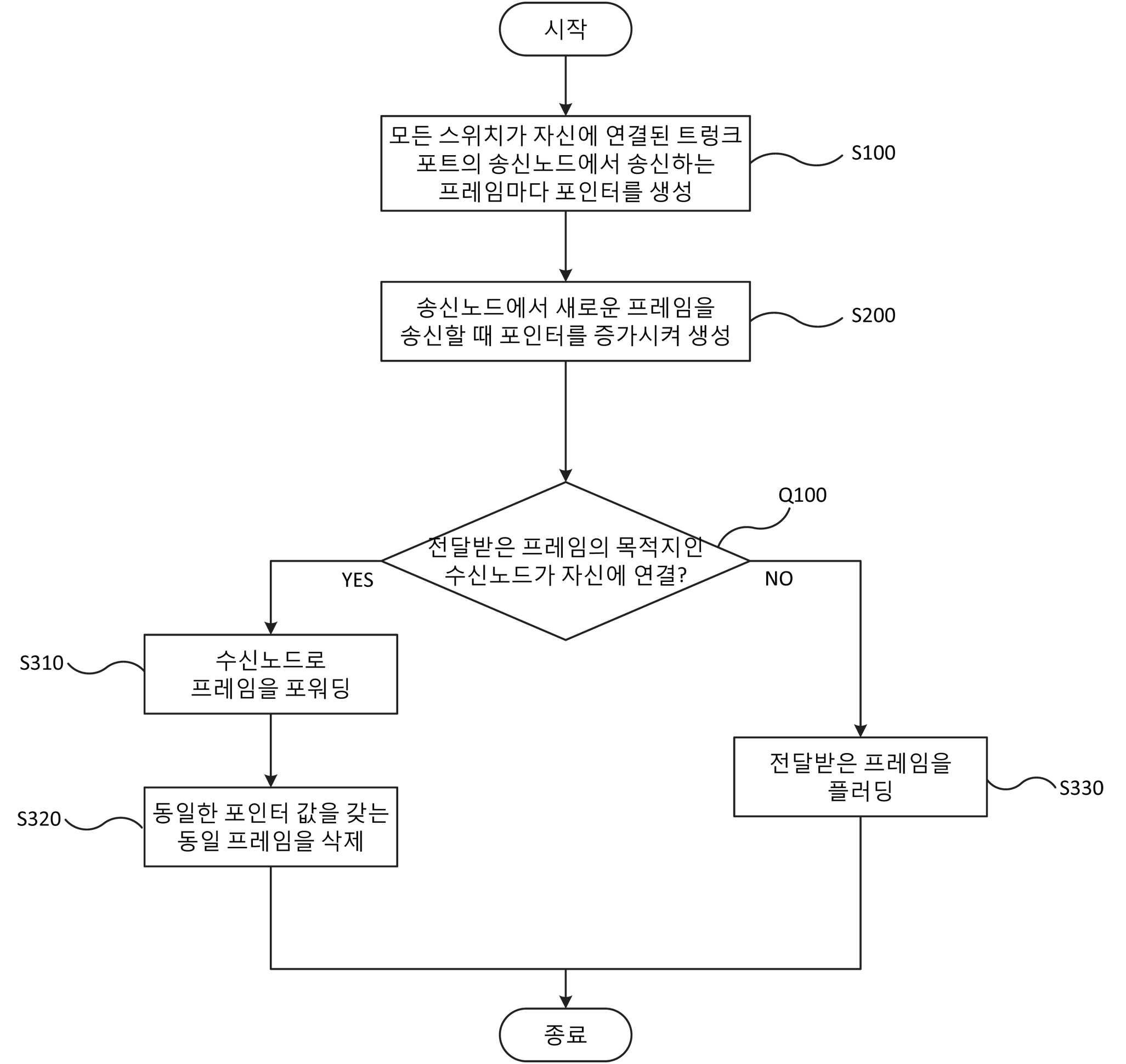

본 발명은 이더넷 스위치의 무결절 프레임 전송 방법에 관한 것으로서, 이더넷 스위치가 자신에 연결된 트렁크 포트의 송신노드에서 송신하는 프레임에 대해 포인터를 생성하는 단계; 이더넷 스위치가 송신노드에서 송신한 새로운 프레임에 대해 상기 단계에서 생성한 포인트보다 증가한 포인터 값을 생성하는 단계; 이더넷 스위치가 포인터를 전달받고, 상기 포인터에 대한 프레임의 목적지인 수신노드가 자신에 연결되었는지를 판단하는 단계; 이더넷 스위치가 프레임의 목적지인 수신노드가 자신에 연결된 것으로 판단함에 따라 프레임을 수신노드로 포워딩하는 단계; 프레임과 동일한 포인터 값을 갖는 중복된 프레임을 삭제하는 단계; 그리고 이더넷 스위치가 프레임의 목적지인 수신노드가 자신에 연결되지 않은 것으로 판단함에 따라 프레임을 자신에 연결된 스위치로 플러딩하는 단계를 포함하여 이루어진다. 이로 인해, 프레임의 송신 중 고장이 발생하더라도 수신노드에 연결된 스위치가 프레임을 목적지인 수신노드에 전달함으로써, 프레임의 목적지 전달 신뢰성이 보장된다.

1020160102343B1
