일체형 히트파이프 Integrated Heat Pipe

출원번호 : 10-2013-0084656 (2013년07월18일)

등록번호 : 10-1503271 (2015년03월11일)

특허권자 : 울산과학기술원

요약 :

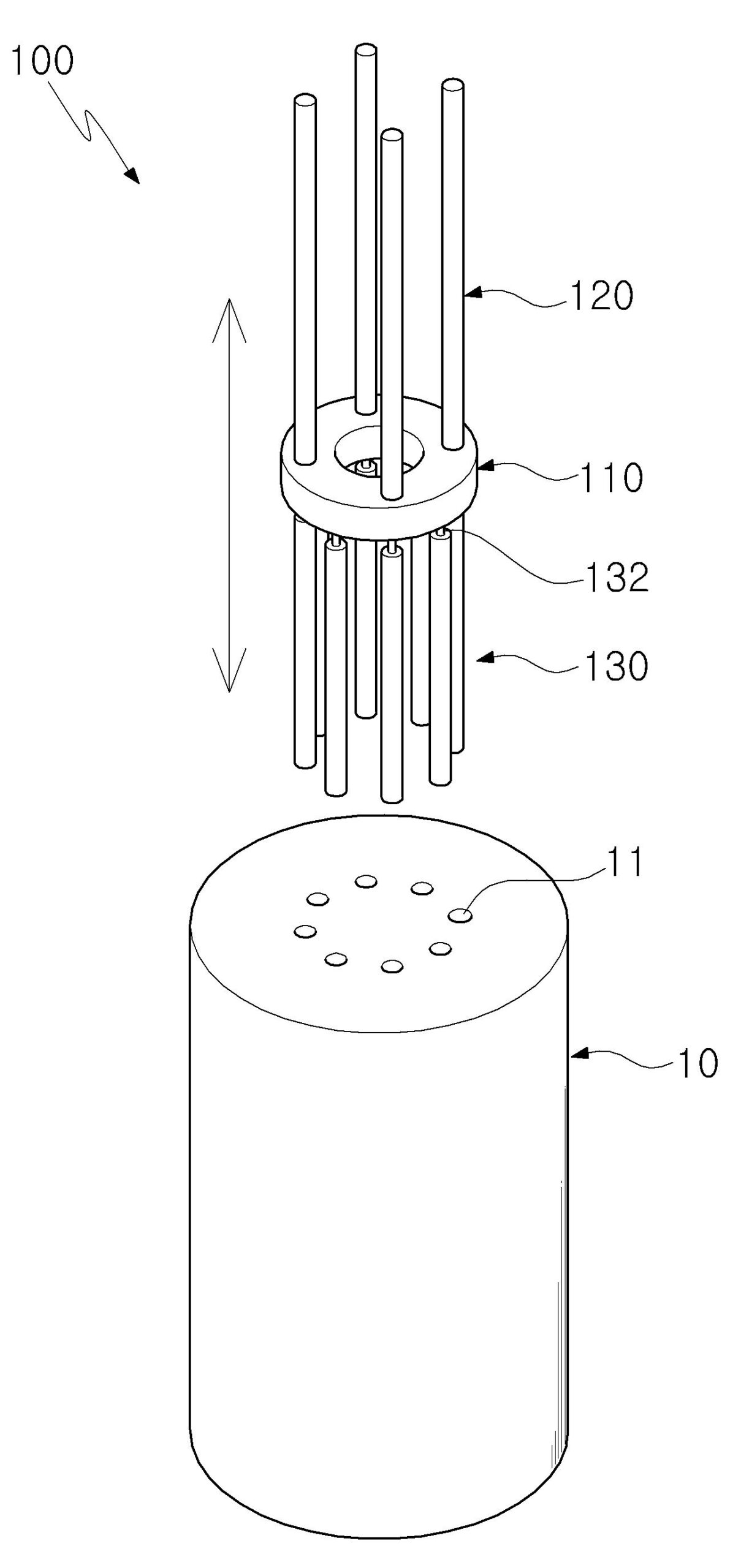

본 발명에 따르면, 원자로 용기의 내부로 삽입되어 원자로 용기 내부에 배치된 노심(10)의 잔열을 제거하기 위한 일체형 히트파이프에 있어서, 수평방향으로 배치된 고리형상으로 형성되며, 내부에는 냉각수가 순환되기 위한 환류공간부(111)가 둘레를 따라 연통되게 형성된 응축부(110); 상기 응축부(110)의 상부에 상하방향으로 위치하되, 하단이 상기 응축부(110)의 상단에 체결되면서 상기 환류공간부(111)에 연통되도록 상기 응축부(110)의 둘레를 따라 일정 간격 이격되어 장착되며, 외부로부터 냉각수를 공급받아 상기 환류공간부(111)에 주입하는 복수 개의 구동축관(120); 및 상기 응축부(110)의 하부에 상하방향으로 위치하되, 내부에 저장된 작동유체(131)를 순환시키는 윅부(132)의 상부가 상단으로 돌출되게 배치되며, 돌출된 윅부(132)의 상부는 상기 응축부(110)의 하단에 관통삽입되면서 상기 환류공간부(111)의 내부로 돌출되게 체결되며, 상기 응축부(110)의 둘레를 따라 일정 간격이격되어 설치되는 복수 개의 개별 히트파이프(130);를 포함하는 일체형 히트파이프를 개시한다.
