초상자성 나노입자 액적의 자화율 측정용 미세유체 칩 및 이를 이용한 자화율 측정 방법

출원번호 : 10-2013-0042714 (출원일: 2013-04-18)

등록번호 : 10-1361654 (등록일: 2014-02-05)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 초상자성 나노입자 액적의 자화율 측정용 미세유체 칩 및 이를 이용한 자화율 측정방법에 관한 것으로서, 본 발명에 의하면 초상자성 나노입자 비드의 자화율을 미세유로 채널이 도입된 미세유체 칩을 이용하여 유동하는 유체 내에서 연속적이고 정확하게 측정할 수 있다.

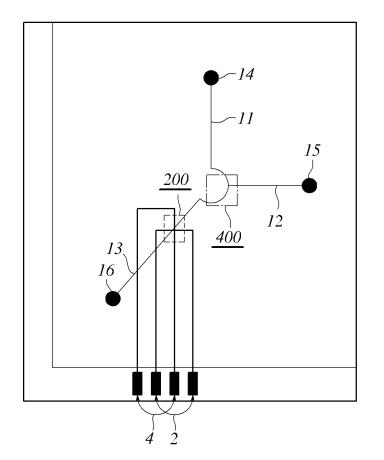

대표청구항 : 연속상유체와 자성유체를 각각 미세유체 칩 내의 연속상 유체 이동 미세유로 채널 및 자성 유체 이동 미세 유로 채널에 주입시키는 단계(단계1); 상기 단계 1에서 주입된 연속상유체와 자성유체가 만나서 초상자성 나노입자 액적을 형성하는 단계(단계2); 및상기 단계 2에서 형성된 초상자성 나노입자 액적이 평면 홀 저항 센서의 활성접합부 상부를 통과할 때 상기 액적 내에 존재하는 초상자성 나노입자 액적의 자화율을 측정하는 단계(단계3);를 포함하는 초상자성 나노입자 액적의 자화율의 측정방법으로써,상기 측정방법은,하부 기판으로부터 돌출되고, 양단에 전류전극을 갖는 제1암 및 양단에 전압전극을 갖는 제2암이 상호 교차되는 부분으로서, 초상자성 나노입자 액적을 센싱하는 활성접합부를 포함하되, 상기 제1암의 길이가 조절된 평면 홀 저항센서 및 상기 평면 홀 저항센서의 활성접합부 상부를 가로지르는 미세유로 채널을 포함하는 초상자성 나노입자 액적의 자화율 측정용 미세유체 칩을 이용하여 수행되며,상기 초상자성 나노입자 액적이 T자형 미세유로 채널의 교차점을 통과하여 평면 홀 저항 센서의 활성 접합부 상부를 지나갈 때 하기 수학식 1에 나타난 조건을 만족시키도록 평면 저항 센서 내에 구비되어 있는 제 1암의 길이를 조절하는 것을 특징으로 하는 초상자성 나노입자 액적의 자화율 측정방법;<수학식1>[이미지](상기 식에서 Heff는 센서에서의 유효자기장이고, Happ는 인가된 외부자기장이고, Hstray는 자화된 자기 비드로부터 발생하는 표유자기장이다).

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3514072000682
