축사 악취 측정 및 탈취시스템 효율 평가 장치

기계
축사 악취 측정 및 탈취시스템 효율 평가 장치

출원번호 : 10-2018-0001144 (출원일: 2018-01-04)

등록번호 : 10-2078843 (등록일: 2020-02-12)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 축사에서 발생되는 악취를 탈취하는 탈취 시스템의 효율을 하나의 과정으로 감지하는 검사장치를 통해 검사하고, 한 화면에서 탈취효율을 확인할 수 있도록 하는 축사 악취 측정 및 탈취시스템 효율 평가 장치에 관한 것으로서, 축사의 환기구에 설치되어 환기구를 통해 배출되는 배출가스의 유량을 측정하도록 환기구에 설치되는 감지부; 상기 환기구에 설치되어 배출가스의 일부를 처리부로 유동시키는 검출부; 상기 검출부를 통해 유동되는 배출가스 내의 수분을 증발시키며, 먼지 및 이물질을 제거하여 냉각시키고, 유동되는 배출가스의 유량을 측정하며, 배출가스 내의 암모니아 및 황화수소의 농도를 감지하는 측정부 및 상기 측정부에서 감지된 암모니아 및 황화수소의 농도와 상기 감지부에서 측정되는 배출가스의 유량을 통해 축사의 탈취 시스템의 정상동작 여부를 확인하는 단말부를 포함하는 것을 특징으로 한다.

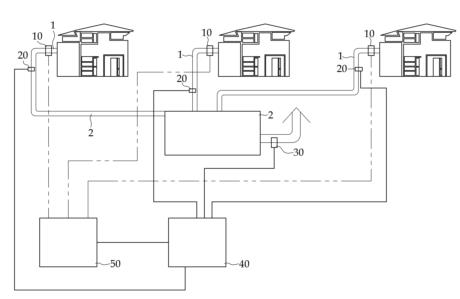

대표청구항 : 축사의 환기구(1)에 설치되어 환기구(1)를 통해 배출되는 배출가스의 유량을 측정하도록 환기구(1)에 설치되는 감지부(10);상기 환기구(1)에 설치되어 배출가스의 일부를 측정부(40)로 유동시키는 제1 검출부(20);상기 축사의 환기구(1)에 연결되어 환기되는 배출가스를 탈취시켜 배출시키는 탈취기(2)의 배기관에 연결되어 탈취된 배출가스의 일부를 검출하여 측정부(40)로 유동시키는 제2 검출부(30);상기 제1 검출부(20) 및 제2 검출부(30)를 통해 유동되는 각각의 배출가스 내의 수분을 증발시키며, 먼지 및 이물질을 제거하여 냉각시키고, 유동되는 배출가스의 유량을 측정하며, 배출가스 내의 암모니아 및 황화수소의 농도를 감지하는 측정부(40) 및상기 측정부(40)에서 감지된 환기구(1) 및 탈취기(2) 배기관의 암모니아 및 황화수소의 농도와 상기 감지부(10)에서 측정되는 배출가스의 유량을 통해 축사의 탈취 시스템의 정상동작 여부를 확인하는 단말부(50)를 포함하며,상기 측정부(40)는,상기 제1 검출부(20) 및 제2 검출부(30)를 통해 유입되는 각각의 배출가스를 가열하여 배출가스 내의 수분을 기화시키는 가열체(41);상기 가열체(41)를 통해 가열된 각각의 배출가스 내의 먼지 및 이물질을 각각 제거하는 집진체(42);상기 집진체(42)를 통해 유동되는 각각의 배출가스를 응축시켜 냉각시키는 냉각체(43);상기 냉각체(43)를 통해 냉각되는 각각의 배출가스를 유량체(45)에 각각 공급하며, 솔레노이드 밸브로 이루어지는 다수의 밸브체(44);상기 밸브체(44)를 통해 유입되는 배출가스의 유량을 조절하는 유량체(45) 및상기 유량체(45)를 통해 유입되는 배출가스의 암모니아 또는 황화수소를 감지하는 센서부재(46)를 포함하고,상기 가열체(41)는,통 형상으로 형성되어 내부에 전열선 또는 히터가 형성되는 가열부재(41a) 및상기 제1 검출부(20)와 제2 검출부(30)에서 각각 검출되는 배출가스가 유동되는 각각의 배관(3)과 각각 연결되어 상기 가열부재(41a)의 외주면을 따라 설치되어 가열부재(41a)의 열을 통해 내부에서 유동되는 각각 배출가스를 따로 가열되도록 하는 다수의 유동관(h)을 포함하여 이루어지며,상기 냉각체(43)는, 밀폐되는 통 형상으로 형성되어 집진체(42)를 통해 집진되어 유동되는 각각의 배출가스가 유동되는 각각의 유동관(h)이 내부로 연결되고, 내부에 냉각수가 저장되어 유동관(h)의 배출가스가 필터링되도록 하며, 냉각수를 통과한 배출가스가 유동되는 배출구(43b)가 형성되는 냉각부재(43a) 및상기 냉각부재(43a)의 내부에 연결되어 냉각수를 교체하는 교체부재(43c)를 포함하고,상기 단말부(50)는 측정부(40)를 통해 감지되는 제1 검출부(20) 및 제2 검출부(30)의 배출가스에 포함된 암모니아 및 황화수소의 농도 및 유량과, 감지부(10)에서 측정되는 배출가스의 유량을 표시부재를 통해 표시하며, 배출가스의 유량과, 암모니아 및 황화수소의 농도 및 유량을 통해 탈취기(2)의 탈취 전,후 효율을 비교하여 탈취기(2)의 효율을 표시부재에 표시하는 것을 특징으로 하는 축사 악취 측정 및 탈취시스템 효율 평가 장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3520084000413
