탄소주형체 희생법을 이용한 리튬코발트산화물 나노튜브구조체 및 그 제조방법

출원번호 : 10-2007-0092465

등록번호 : 10-0931825

특허권자 : 충남대학교산학협력단

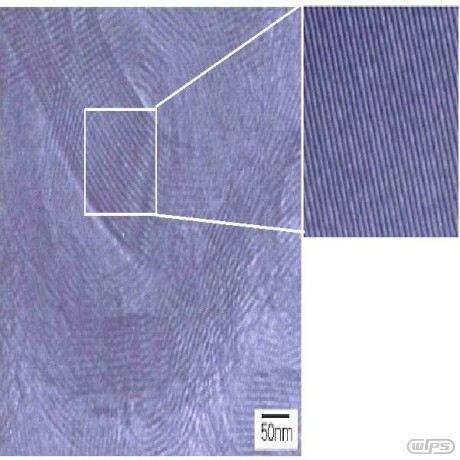

요약 : 본 발명은 탄소주형체 희생체법을 이용한 리튬코발트산화물나노튜브 구조체 및 그 제조방법에 관한 것으로, 상세하게는 실리카 주형체를 제조하고, 제조된 실리카 주형체를 산성화된 자당(sucrose) 수용액으로 함침시킨 후, 열처리 및 실리카 주형체의 제거를 통하여 다공성 탄소나노로드 주형체를 제조하고, 다공성 탄소나노로드 주형체를 리튬이 코발트보다 과량으로 존재하는 리튬/코발트 혼합염 용액으로 함침시킨 후, 하소를 하여 다공성 탄소나노로드 주형체에 함침된 리튬/코발트 염을 산화시키고, 산소분위기의 소결 열처리를 통해 탄소 주형체를 제거하여 나노튜브(tube)형태의 리튬코발트산화물 나노 구조체를 제조하는 특징이 있다. 리튬코발트산화물 나노튜브 구조체의 표면적는 12.3 m2/g 이며, 0.2C 일 때 126.64 mAh/g이고 5C 일때 118.39 mAh/g으로 5C vs 0.2C의 충방전용량 유지 능력은 93.5%로 매우 우수한 충방전 특성을 가지고 있다.

대표청구항 : 하기의 단계를 포함하는 리튬코발트산화물 나노튜브(nano tube) 구조체의 제조 방법: (a) 다공성 탄소나노로드 주형체를 제조하는 단계; (b) 상기 다공성 탄소나노로드 주형체를 리튬/코발트 혼합염 용액으로 함침시켜 리튬/코발트-탄소 복합체를 제조하는 단계; (c) 상기 리튬/코발트-탄소 복합체를 열처리하여 리튬코발트산화물-탄소 복합체를 제조하는 단계; (d) 상기 리튬코발트산화물-탄소 복합체를 산화 분위기에서 열처리하여 상기 다공성 탄소나노로드 주형체를 제거함으로써 리튬코발트산화물 나노튜브 구조체를 제조하는 단계.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3509339000392
