출원번호 : 10-2013-0024584 (2013년03월07일)
등록번호 : 10-1366359 (2014년02월17일)
특허권자: 한밭대학교

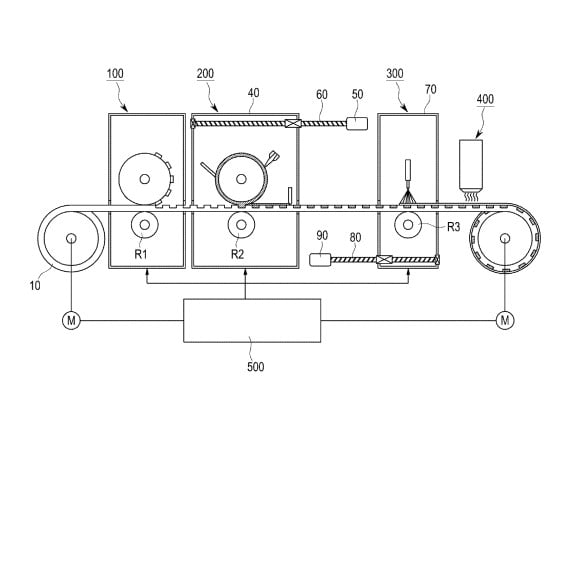

요약 : 투명전극필름 제조장치가 개시되어 있다. 본 발명은, 필름 기재의 면상에 격자 형상 패턴 홈을 형성하는 핫 엠보
싱부; 상기 격자 형상 패턴 홈 내부로 도전성 페이스트를 포함하는 도전성 잉크를 매립하여 인쇄하는 그라비어인
쇄 롤 코팅부; 및 도전성 잉크가 인쇄된 상기 필름 기재의 면상에 전도성 코팅층을 형성하는 전도성 물질
코팅부;를 포함하는 투명전극 필름 제조장치로서,
상기 그라비어인쇄 롤 코팅부를 이송하기 위하여 상기 그라비어인쇄 롤 코팅부가 설치되는 제 1블록; 상기 제 1
블록을 좌우로 병진운동시키기 위해 상기 제 1블록에 결합되는 이송장치; 및 상기 이송장치를 구동시키기 위한
구동모터;를 포함하는 것을 특징으로 한다.
