프린트형 폴디드 역 Ｆ 안테나

출원번호 : 10-2008-0056207 (출원일: 2008-06-16)

등록번호 : 10-1006934 (등록일: 2011-01-03)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 프린트형 폴디드 역 F 안테나에 관한 것으로서, 저자세에서도 임피던스 매칭이 용이하도록 입력 임피던스가 높은 폴디드 다이폴 구조를 모노폴로 변형시킨 프린트형 역 F 안테나를 제공함에 그 특징적인 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 소정의 유전율을 가지며, 접지면이 양면상에 형성되어 있는 기판; 및 상기 기판의 앞면에 형성되어 있는 제 1 접지면으로부터 역 ‘L’ 자로 연장 형성되는 제 1 소자와, 급전선로가 연장 형성되어 상기 제 1 소자의 중단에 연결되는 제 2 소자와, 상기 기판의 뒷면에 형성되어 있는 제 2 접지면으로부터 역 ‘L’ 자로 연장 형성되는 제 3 소자를 포함하는 방사소자; 를 포함하는 것을 특징으로 한다.

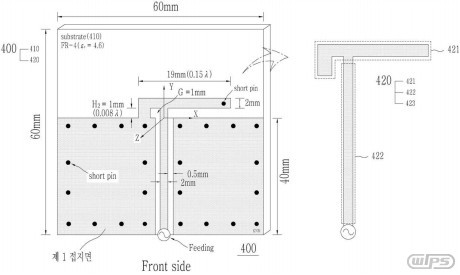

대표청구항 : 프린트형 폴디드 역 F 안테나에 있어서, 소정의 유전율을 가지며, 접지면이 양면상에 형성되어 있는 기판(410); 및 상기 기판(410)의 앞면에 형성되어 있는 제 1 접지면으로부터 역 ‘L’ 자로 연장 형성되는 제 1 소자(421)와, 급전선로가 연장 형성되어 상기 제 1 소자(421)의 중단에 연결되는 제 2 소자(422)와, 상기 기판(410)의 뒷면에 형성되어 있는 제 2 접지면으로부터 역 ‘L’ 자로 연장 형성되는 제 3 소자(423)를 포함하는 방사소자(420); 를 포함하되, 상기 기판(410)은, 상기 제 2 소자(422)의 주연부에 해당하는 제 1 접지면이 절개되어 제 2 소자(422)의 양측에 형성되는 것을 특징으로 하며, 상기 제 1 접지면으로부터 연장되는 제 1 소자(421)의 종단과, 상기 제 1 소자(421)의 종단과 서로 맞닿아 보이며 제 2 접지면으로부터 연장되는 제 3 소자(423)의 종단은, short pin을 통해 연결되는 것을 특징으로 하며, 상기 제 1 접지면과 제 2 접지면은, short pin을 통해 전기적으로 단락되는 것을 특징으로 하며, 상기 제 1 소자(421)와 제 2 소자(422)는 동일 평면상에 형성되어, 전체적으로 역 F 형상을 나타내는 것을 특징으로 하는 프린트형 폴디드 역 F 안테나.
