플레이트 장하를 이용한 미세조절 원형편파 마이크로스트립안테나

출원번호 : 10-2008-0079234 (출원일: 2008-08-13)

등록번호 : 10-0981671 (등록일: 2010-09-06)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 플레이트 장하를 이용한 미세조절 원형편파 마이크로스트립 안테나에 관한 것으로서, 마이크로스트립 안테나에서 전계가 강한 네 끝단에 각각 플레이트를 부착하고, 이를 접지면에 근접시켜 선단 장하(裝荷) 용량 증가로 안테나를 소형화하고, 그 간격을 조정하여 안테나 실효길이를 변화시킴으로써 필요로 하는 공진주파수에 정확하게 임피던스 정합이 가능한 미세조절 원형편파 마이크로스트립 안테나를 제공함에 그 특징적인 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 소정의 유전율을 갖는 유전체; 상기 유전체 밑에 위치하여 접지기능을 수행하는 접지면; 및 상기 접지면과 소정거리 이격되어 있으며, 그 중앙에 급전점을 포함하는 방사소자; 로 구성되되, 상기 방사소자는, ‘┼’ 자 형상의 네 선단에서 방사소자 안쪽으로 방향으로 ‘ㄷ’ 자 모양으로 절곡된 폴디드 구조를 갖는 것을 특징으로 한다.

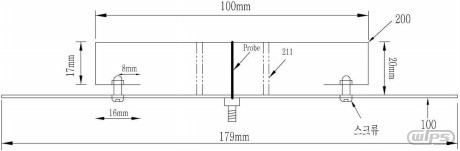

대표청구항 : 플레이트 장하를 이용한 미세조절 원형편파 마이크로스트립 안테나에 있어서, 소정의 유전율을 갖는 유전체; 상기 유전체 밑에 위치하여 접지기능을 수행하는 접지면(100); 및 상기 접지면(100)과 소정거리 이격되어 있으며, 그 중앙에 급전점(FP)을 포함하고 있으며, ‘┼’ 자 형상의 네 선단에서 방사소자(200) 안쪽방향으로 ‘ㄷ’ 자 모양으로 절곡된 폴디드 구조를 가지는 방사소자(200); 를 포함하되, 상기 방사소자(200)는, 소정의 폭을 갖으며 ‘┼’ 자 형상의 평판부(210)와, 상기 평판부(210)의 네 선단에서 접지면(100) 방향으로 각각 소정길이 연장된 제 1 연장부 내지 제 4 연장부(220:221,222,223,224)와, 상기 제 1 연장부 내지 제 4 연장부(220:221,222,223,224)의 단부에서 방사소자(200) 안쪽으로 평판부(210)와 평행하게 각각 소정길이 연장된 제 1 접이부 내지 제 4 접이부(230:231,232,233,234); 를 포함하는 것을 특징으로 하며, 상기 접지면(100)과, 제 1 접이부 내지 제 4 접이부(230:231,232,233,234)와의 간격을 스크류를 통해 변화시킴으로써, 공진주파수 및 입력임피던스를 조정하는 것을 특징으로 하는 플레이트 장하를 이용한 미세조절 원형편파 마이크로스트립 안테나.
