출원번호 : 10-2020-0133175 (2020.10.15)
등록번호 : 10-24524230000 (2022.10.04)
등록권리자 : 하성우, 주식회사뿌리
요약 : 본 발명의 폭 조절이 가능한 케이블 트레이는,

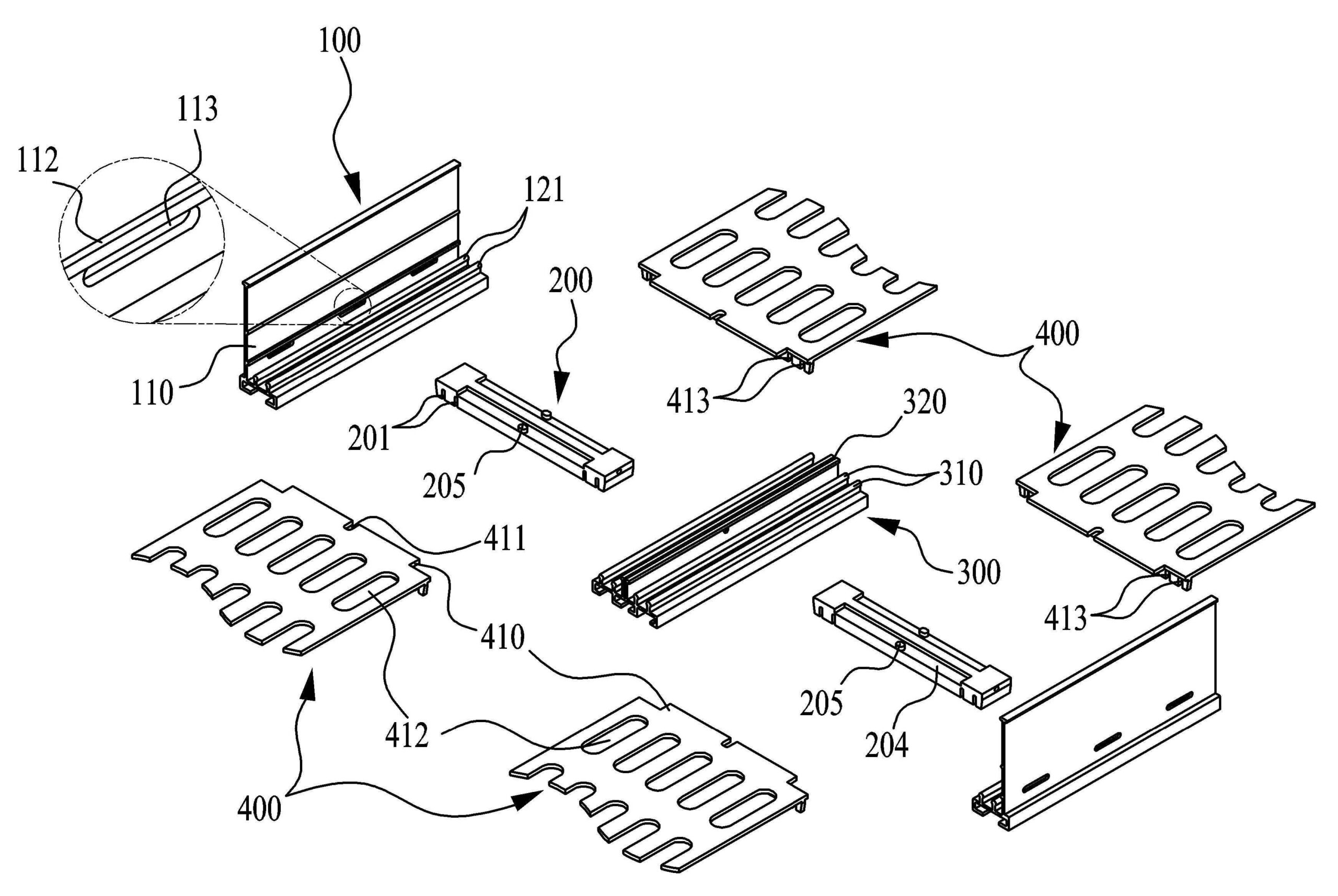

프레임몸체(110)와, 상기 프레임몸체(110)의 하측에서 수평 방향으로 돌출 형성된 사이드 하측부(120)에는 한 쌍의 사이드 결합레일(121)이 수직 방향으로 돌출 형성되고, 상기 사이드 하측부(120)가 서로 마주보는 방향으로 평행하게 배치되는 한 쌍의 사이드프레임(100);
하면의 좌, 우 양측에는 전, 후 길이방향으로 복수의 레일 결합홈(201)들이 형성되고, 좌, 우 양측 측면에는 탄성돌기(208)가 형성되는 하나 이상의 가로부재(200);
상기 한 쌍의 사이드프레임(100)의 사이에 전, 후 길이방향으로 배치되고, 상면에는 폭 방향 중심에 한 쌍의 연결 돌출벽(320)이 수직 방향으로 돌출 형성되며, 상기 한 쌍의 연결 돌출벽(320)을 중심으로 좌우측 상면에 복수의 연결 결합레일(310)이 각각 수직 방향으로 돌출 형성되고, 상기 한 쌍의 연결 돌출벽(320)에는 하나 이상의 연결 결합공(321)이 형성되는 가로 연결부재(300)를 포함하는 케이블 트레이에 있어서,
상기 가로부재(200)들은 동일하거나 서로 다른 길이를 가지도록 구비되어 케이블 트레이의 좌, 우 폭 방향으로 설치되되, 상기 가로 연결부재(300)를 매개로 상기 가로부재(200)들이 좌, 우 폭 방향으로 연결되고, 상기 가로부재(200)들의 길이의 조합 및 설치 개수에 따라 케이블 트레이의 폭 길이가 조절되는 것이 특징이다.
**제10-2243596호 / 제10-2013637호 와 같이 묶어서 판매 합니다.
