출원번호 : 1020210028567 (2021.03.04)
등록번호 : 1025348820000 (2023.05.17)
등록권리자 : 전금옥
본 발명은 롤러에 권취되는 합성수지를 믹싱(mixing)하여 반죽하기 위한 것과 관련한다. 더욱 상세하게는, 합성수지 재료인 염화비닐수지의 믹싱 효율성을 극대화한 합성수지 믹싱설비에 관한 것이다.

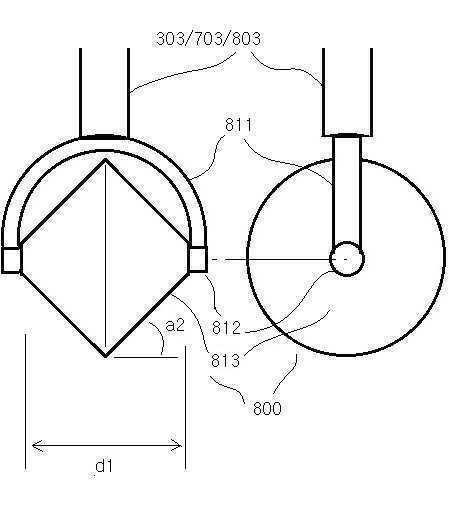

더욱 상세하게는, 겔 상태로 용융된 합성수지를 믹싱하기 위하여, 합성수지가 권취되는 제1롤러(100); 제1롤러(100)와 이격되어 합성수지를 가압하는 제2롤러(200); 제1롤러(100)의 상부에 형성되어 제1롤러(100)에 권취되는 합성수지를 믹싱하거나 양측으로 안내하는 복수의 작업유니트; 작업유니트를 수직 또는 수평 이송시키는 이송부(400); 작업유니트를 고정하는 작업유니트지지대(703)로부터 전방의 아래로 호 형태를 취하여 연장되는 수직연결프레임(710); 수직연결프레임(710)의 하단 좌우측 옆으로 연장되는 수평연결프레임(720); 및 수평연결프레임(720)의 좌우단부에 각각 위를 향하여 설치되는 다른 작업유니트;를 포함하고, 다른 작업유니트는 좌하단접촉날(700a); 및 우하단접촉날(700b);로 이루어진, 수직연결프레임을 구비하여 이루어진다.
