ＲＦＩＤ 태그 안테나 인식 시스템

출원번호 : 10-2009-0096089 (출원일: 2009-10-09)

등록번호 : 10-1034994 (등록일: 2011-05-09)

특허권자 : 충남대학교산학협력단

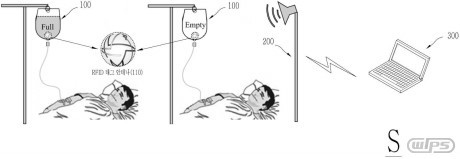

요약 : 본 발명은 RFID 태그 안테나 인식 시스템에 관한 것으로서, 고유전율을 가지는 링거액이 채워진 액체 용기안에 RFID 태그 안테나가 고정된 상태에서, 링거액의 소모로 인하여 RFID 태그 안테나가 공기중에 노출될 경우, 리더기가 태그 안테나를 인식하여 인식신호를 관리자 컴퓨터로 전송하는 RFID 태그 안테나 인식 시스템을 제공함에 그 특징적인 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 그 내부의 최하단에 RFID 태그 안테나가 고정되어 있으며, 그 내부에 액체가 채워져 있는 액체 용기; 상기 액체 용기와 소정거리 이격되어 설치되며, 상기 액체 용기에 채워진 액체가 소모되어 상기 RFID 태그 안테나가 공기중으로 노출될 경우, RFID 태그 안테나를 인식하고, 인식신호를 관리자 컴퓨터로 전송하는 리더기; 및 상기 리더기로부터 인식신호를 수신하여 표시하는 관리자 컴퓨터; 를 포함하는 것을 특징으로 한다.

대표청구항 : RFID 태그 안테나 인식 시스템에 있어서, 그 내부의 최하단에 RFID 태그 안테나가 고정되어 있으며, 그 내부에 액체가 채워져 있는 액체 용기;상기 액체 용기와 소정거리 이격되어 설치되며, 상기 액체 용기에 채워진 액체가 소모되어 상기 RFID 태그 안테나가 공기중으로 노출될 경우, RFID 태그 안테나를 인식하고, 인식신호를 관리자 컴퓨터로 전송하는 리더기; 및 상기 리더기로부터 인식신호를 수신하여 표시하는 관리자 컴퓨터; 를 포함하되, 상기 RFID 태그 안테나는,소정의 유전율을 갖는 지지체; 평면 선로인 다이폴 안테나로 구현되어 상기 지지체에 부착되는 방사소자; 및 급전이 이루어지며, 상기 방사소자를 통해 무선 주파수를 송신하는 RFID 칩; 을 포함하는 것을 특징으로 하는 RFID 태그 안테나 인식 시스템.
