3축 편파 구형 ＲＦＩＤ 태그 안테나

출원번호 : 10-2008-0056205 (출원일: 2008-06-16)

등록번호 : 10-0999110 (등록일: 2010-12-01)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 3축 편파 구형 RFID 태그 안테나에 관한 것으로서, 3축 편파를 갖는 구형 RFID 태그 안테나의 기본 구조를 설계하고, 태그 안테나를 칩에 복소 임피던스 매칭을 시키기 위해 단락 스터브의 길이를 변화시킴으로써, 칩 임피던스에 최적화된 안테나를 제공함에 그 특징적인 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 소정의 유전율을 갖는 지지체; 평면 선로인 다이폴 안테나로 구현되어 상기 지지체에 부착되는 방사소자; 및 급전이 이루어지는 RFID 칩; 을 포함하되, 상기 방사소자는, 각각의 편파(zx, zy, xy 면 편파)에 대하여 서로 수직하게 절곡되어 있는 것을 특징으로 한다.

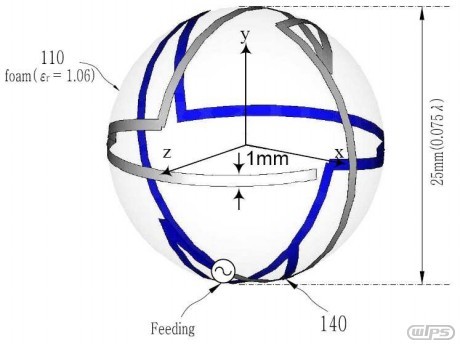

대표청구항 : 3축 편파 구형 RFID 태그 안테나에 있어서, 소정의 유전율을 가지며, 구 형상의 지지체(110); 평면 선로인 다이폴 안테나로 구현되어 상기 지지체(110)에 부착되는 방사소자(120); 급전이 이루어지는 RFID 칩(130); 및 상기 RFID 칩(130)과 복소 임피던스 매칭을 위한 단락 스터브(140); 를 포함하되, 상기 방사소자(120)는, 각각의 편파(zx, zy, xy 면 편파)에 대하여 서로 수직하게 절곡되어 있는 형상이거나, 미앤더라인(meander line) 형상이며, 상기 단락 스터브(140)의 길이 조절을 통해 상기 RFID 칩(130)의 복소 임피던스에 매칭하는 것을 특징으로 하는 3축 편파 구형 RFID 태그 안테나.
