40㎒ 대역 소형 마이크로스트립 안테나

출원번호 : 10-2009-0061417 (출원일: 2009-07-07)

등록번호 : 10-1091929 (등록일: 2011-12-02)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 40MHz 대역 소형 마이크로스트립 안테나에 관한 것으로서, 공기 또는 소정의 유전율을 가지며, 접지면과 방사소자 사이에 형성되는 유전체; 접지기능을 수행하는 접지면; 및 상기 접지면의 양단에서 소정방향으로 수직하게 각각 소정길이 연장되는 제 1 외측 플레이트 및 제 2 외측 플레이트와, 상기 제 1 외측 플레이트 및 제 2 외측 플레이트의 각각의 단부에서 안테나 중심방향으로 상기 접지면과 평행하게 각각 소정길이 연장되는 제 1 접이부 및 제 2 접이부와, 상기 제 1 접이부 및 제 2 접이부의 각각의 단부에서 안테나 바깥방향으로 상기 제 1 외측 플레이트 및 제 2 외측 플레이트와 평행하도록 수직하게 각각 소정길이 연장되는 제 1 내측 플레이트 및 제 2 내측 플레이트로 구성되는 방사소자; 를 포함하되, 상기 제 1 외측 플레이트와 제 2 외측 플레이트 중, 어느 하나에 급전점이 위치하는 것을 특징으로 하며, 상기 방사소자는, 상기 제 1 내측 플레이트와 제 2 내측 플레이트에서 각각 서로 마주보는 방향으로 엇갈려서 부착되는 다수의 수직 플레이트를 포함하는 것을 특징으로 한다.

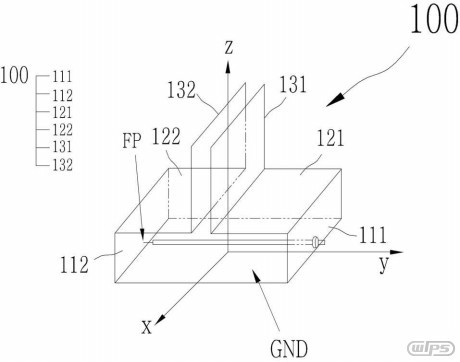

대표청구항 : 40MHz 대역 소형 마이크로스트립 안테나에 있어서, 공기 또는 소정의 유전율을 가지며, 접지면과 방사소자 사이에 형성되는 유전체; 접지기능을 수행하는 접지면(GND); 및 상기 접지면(GND)의 양단에서 소정방향(z축)으로 수직하게 각각 소정길이 연장되는 제 1 외측 플레이트(111) 및 제 2 외측 플레이트(112)와, 상기 제 1 외측 플레이트(111) 및 제 2 외측 플레이트(112)의 각각의 단부에서 안테나 중심방향으로 상기 접지면(GND)과 평행하게 각각 소정길이 연장되는 제 1 접이부(121) 및 제 2 접이부(122)와, 상기 제 1 접이부(121) 및 제 2 접이부(122)의 각각의 단부에서 안테나 바깥방향으로 상기 제 1 외측 플레이트(111) 및 제 2 외측 플레이트(112)와 평행하도록 수직하게 각각 소정길이 연장되는 제 1 내측 플레이트(131) 및 제 2 내측 플레이트(132)로 구성되는 방사소자(100); 를 포함하되, 상기 제 1 외측 플레이트(111)와 제 2 외측 플레이트(112) 중, 어느 하나에 급전점(Feeding Point:FP)이 위치하는 것을 특징으로 하며, 상기 방사소자(100)는, 상기 제 1 내측 플레이트(131)와 제 2 내측 플레이트(132)에서 각각 서로 마주보는 방향으로 엇갈려서 부착되는 다수의 수직 플레이트(141,142,143,144)를 포함하는 것을 특징으로 하는 40MHz 대역 소형 마이크로스트립 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3511492001665
