Co-Ni-Cr-Fe계 고엔트로피 합금 및 그 제조방법

출원번호 : 10-2019-0153047 (출원일: 2019-11-26)

등록번호 : 10-2301075 (등록일: 2021-09-06)

특허권자 : 충남대학교산학협력단

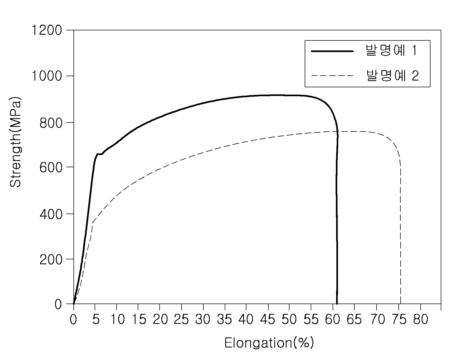

요약 : 본 발명은 전자기, 화학, 조선, 기계 등의 부품 소재 내지 극한 환경에서 사용되는 부품 소재 등에 사용될 수 있는 금속 합금에 관한 것으로서, 특히 합금기지 내에 쌍정 또는 제2상에 의한 twin boundary 나 phase boundary가 전위의 이동을 방해하여 가공경화 속도를 증가시켜 강도와 연성을 동시에 증가시킴으로써 기계적 특성이 더욱 향상된 비균등 조성 고엔트로피 합금 및 그 제조방법에 관한 것이다.

대표청구항 : 원자%로, Co: 35% 초과 40% 이하, Ni: 35% 초과 40% 이하, Cr: 5% 초과 15% 이하 및 Fe: 4.6% 이상 5.0% 이하를 포함하는 금속 재료를 준비하는 단계;상기 준비된 금속 재료를 용융하여 합금을 제조하는 단계;상기 제조된 합금을 800~1250℃의 온도범위에 1~48 시간 동안 1차 균질화 열처리하는 단계; 상기 균질화 열처리 후 냉각하는 단계; 및 상기 냉각된 합금을 가공하는 단계;를 포함하는 가공성 및 가공경화 성능이 우수한 비균등 조성 고엔트로피 합금의 제조방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521382000655
