DRAM 버퍼가 내장되어 순간 고속 캡처 기능을 갖는 이미지센서를 이용한 공초점 3차원 구강 스캐너 (Confocal 3D intraoral scanner using image sensor with instant high speed capture function with stacked DRAM buffer)

출원번호 : 10-2017-0075741 (2017.06.15)

등록번호 : 10-19175200000 (2018.11.05)

등록권리자 : 이영종

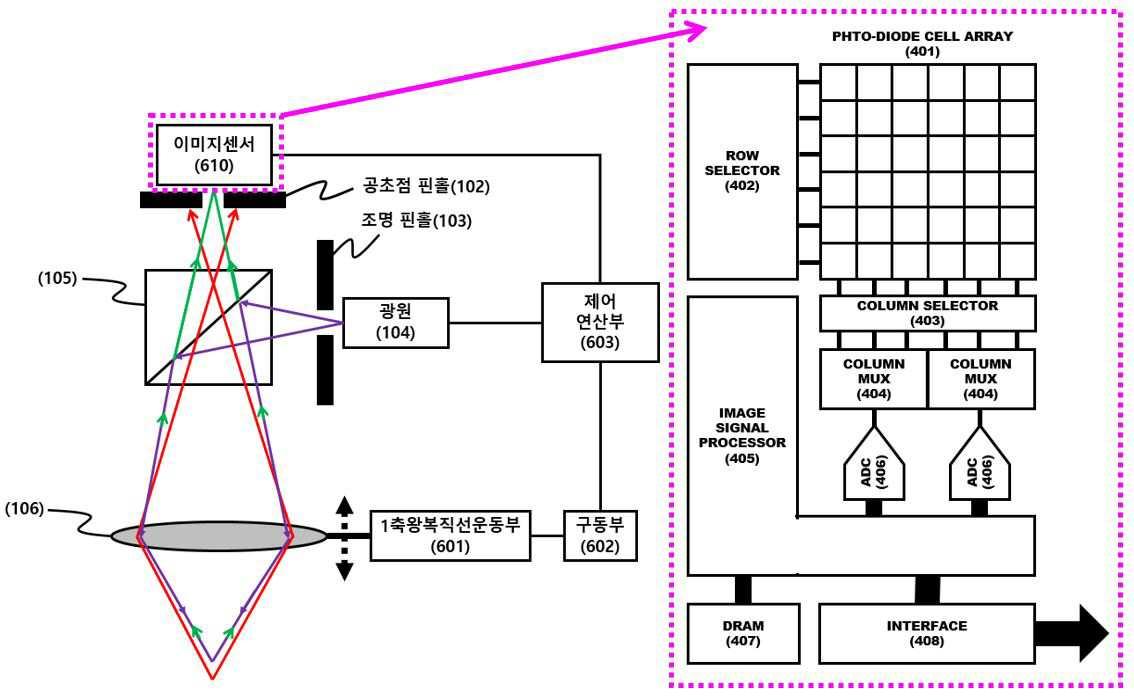

공초점 3차원 측정은 그 측정 원리상 각 측정 위치에서의 상대적 빛의 세기값만을 서로 비교하여 가장 빛의 세기가 높았던 지점을 찾아 3차원 높이값을 환산하는 방식이므로 측정구간 동안 계속해서 일정 간격으로 빛의 세기를 측정하지 않고, 실제 빛의 세기가 가장 큰 초점거리 부근에서만 더 자주 빛의 세기를 측정하여 정확히 빛의 세기가 가장 큰 지점을 찾는다면 3차원 측정 정밀도나 해상도를 유지하면서도 처리해야할 이미지센서로부터의 데이터량을 줄일 수 있다. 즉 이미지센서가 계속해서 초당 수천 프레임 수준의 빛의 세기를 측정한 이미지데이터를 전송할 필요없이 수십~수백 프레임 수준의 저속 프레임 수준으로 빛의 세기를 측정하다가 빛의 세기 최대점으로 판단되는 측정구간내 진입했을때부터 초당 수천프레임 수준으로 고속으로 빛의 세기를 측정하여 이미지센서내 DRAM 메모리 버퍼에 저장해 두었다가 빛의 세기 최대점 구간을 벗어났다고 판단되면 다시 저속 프레임모드로 동작하고 저속 프레임 시간동안 저속 프레임 데이터와 이미지센서내 DRAM 메모리 버퍼에 저장해 두었던 데이터를 나눠서 전송하여 공초점 3차원 측정을 수행하는 제어연산부에서 최대 빛의 세기를 가지는 지점을 찾게 함으로써 이미지센서에서 공초점 3차원 측정을 위한 측정 구간내 탐색 시간동안 이미지센서로부터 전송되는 이미지데이터량을 줄임으로써 3차원(높이값) 측정 해상도의 저하없이 이미지센서 자체비용과 이를 이용한 공초점 3차원 구강 스캐너의 제조 비용을 줄일 수 있다.
