농작업 특수차량용 험로 및 습논 탈출 보조장치
출원번호 : 10-2020-0019388 (출원일: 2020-02-18)
등록번호 : 10-2145904 (등록일: 2020-08-12)
특허권자 : 충남대학교산학협력단

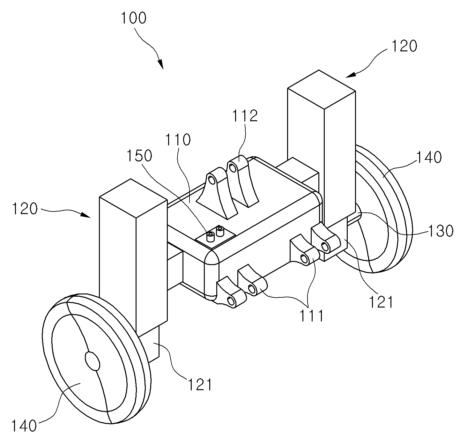

요약 : 본 발명은 트랙터나 노지 작업용 차량을 비롯한 농작업용 특수차량의 전방(前方)에 연결하여 사용 가능하도록 구비되고, 상기 농작업용 특수차량에 내장된 보조유압장치로부터 유압을 공급받아 동작하여 험로 및 습논 지역에서 고착시 쉽게 탈출 가능하게 하는 농작업 특수차량용 험로 및 습논 탈출 보조장치에 관한 것으로서, 상기 농작업용 특수차량의 전방(前方)에 위치시킨 상태에서 연결하여 사용 가능하도록 구비되는 연결블록몸체; 상기 연결블록몸체의 양측면부에 위치하여 한쌍 구조로 연결 장착되고, 상기 보조유압장치로부터 유압을 공급받아 상하 방향으로 승강(昇降) 동작하도록 구비되는 승강구동부; 상기 각 승강구동부 측 하단부에 고정 결합되고, 상기 보조유압장치로부터 유압을 공급받아 회전 동작하도록 구비되는 회전구동부; 상기 각 회전구동부에 연결 장착되어 회전구동부 측 동작시 회전 구동하도록 구비되는 견인바퀴부;를 포함하는 것을 특징으로 한다. 본 발명에 따르면, 농작업 특수차량에 간단하게 연결하여 사용할 수 있으며, 정상 주행에 의한 농작업시 농작업 특수차량의 전방 웨이트로서 기능케 할 수 있고, 농작업 특수차량용이 험로 및 습논에 고착되는 등의 비상시 지면 접촉과 회전력 전달에 의한 견인을 통해 험로 및 습논으로부터 쉽게 탈출할 수 있는 보조수단으로서 기능케 할 수 있다.
대표청구항 : 트랙터나 노지 작업용 차량을 비롯한 농작업용 특수차량의 전방(前方)에 연결하여 사용 가능하도록 구비되고, 상기 농작업용 특수차량에 내장된 보조유압장치로부터 유압을 공급받아 동작하여 험로 및 습논 지역에서 고착시 쉽게 탈출 가능하게 하는 농작업 특수차량용 험로 및 습논 탈출 보조장치에 있어서, 상기 농작업용 특수차량의 전방(前方)에 위치시킨 상태에서 연결하여 사용 가능하도록 구비되는 연결블록몸체; 상기 연결블록몸체의 양측면부에 위치하여 한쌍 구조로 연결 장착되고, 상기 보조유압장치로부터 유압을 공급받아 상하 방향으로 승강(昇降) 동작하도록 구비되는 승강구동부; 상기 각 승강구동부 측 하단부에 고정 결합되고, 상기 보조유압장치로부터 유압을 공급받아 회전 동작하도록 구비되는 회전구동부;상기 각 회전구동부에 연결 장착되어 회전구동부 측 동작시 회전 구동하도록 구비되는 견인바퀴부; 를 포함하되, 상기 연결블록몸체 상에 장착되어 구비되고, 유압호스의 연결을 통해 보조유압장치와 연결됨과 더불어 승강구동부 및 회전구동부와도 연결되어 유압을 분배 공급하도록 구비되는 유압매니폴드부; 를 더 포함하는 것을 특징으로 하는 농작업 특수차량용 험로 및 습논 탈출 보조장치.
상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3520344000784
