레이저 간섭계와 목표 측정물 사이에서 광신호를 송수신하는 콜리메이팅 광학계, 그 광학계를 이용한 송수신 방법 및 그 광학계를 이용한 변위량 측정시스템 (Collimating optics for transmitting and receiving optical signal, and Displacement amount measuring system using laser interferometer)

5,000,000

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 레이저 간섭계와 목표 측정물 사이에서 광신호를 송수신하는 콜리메이팅 광학계, 그 광학계를 이용한 송수신 방법 및 그 광학계를 이용한 변위량 측정시스템에 대한 것이다.

가격 : 500만원 (VAT불포함)

오류: 문의 양식을 찾을 수 없습니다.

SKU: 한남대학교 산학협력단 카테고리: , , ,

출원번호 : 10-20160084219 (2016.07.04)

등록번호 : 1017938310000 (2017.10.30)

특허권자 : 한남대학교산학협력단

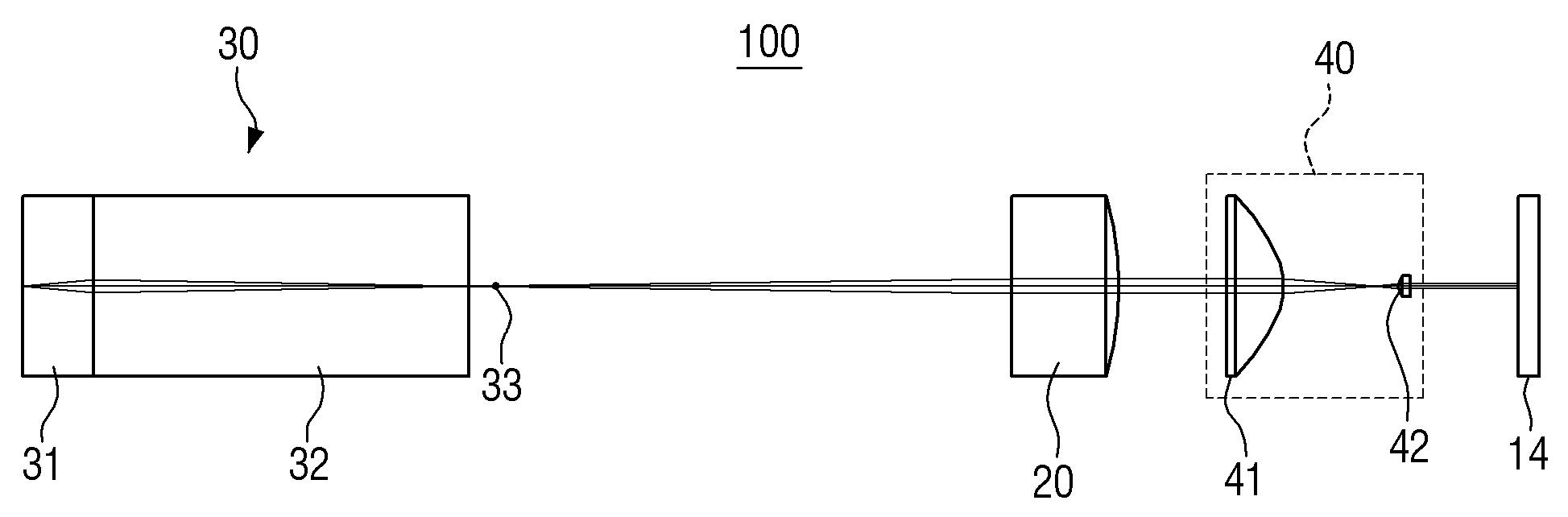

요약 :  보다 상세하게는 레이저 간섭계에서 출사된 레이저 광이 목표 측정물에 입사되어 반사된 레이저 광을 수신하는 콜리메이팅 광학계에 있어서, 레이저 광이 출사되는 파이버 코어; 상기 파이버 코어에서 출사된 레이저 광의 굴절률을 점진적으로 변화시켜, 후방측 제1초점으로 상기 레이저 광을 집속시키는 그린렌즈세트; 및 상기 제1초점을 기점으로 발산되는 레이저 광을 평행광 형태로 출사시켜 목표 측정물인 측정대상미러에 입사시키는 콜리메이팅 렌즈; 및 상기 콜리메이팅 렌즈와 상기 측정대상미러 사이에 구비되어, 상기 콜리메이팅 렌즈에서 출사된 평행한 레이저 광의 폭을 배율만큼 감소시켜 상기 측정대상미러 측으로 출사시키는 반전 망원계를 포함하고, 상기 측정대상미러에서 반사된 레이저 광은 반전 망원계, 콜리메이팅 렌즈, 그린렌즈 세트를 투과하여 상기 파이버 코어로 수신되는 것을 특징으로 하는 레이저 간섭계와 목표 측정물 사이에서 광신호를 송수신하는 콜리메이팅 광학계에 관한 것이다.

1020160084219
