롤투롤 인쇄 장비의 유연 기판 이송 및 장력 제어 장치 및 방법

출원번호 : 10-2014-0106774 (출원일: 2014-08-18)

등록번호 : 10-1627676 (등록일: 2016-05-31)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 롤투롤 인쇄 장비의 유연 기판 이송 및 장력 제어 장치 및 방법에 관한 것으로서, 더욱 상세하게는 롤투롤 인쇄 장비에서 유연 기판의 건조에 따른 열 변형의 영향을 최소화하여 최상의 인쇄 품질을 유지할 수 있도록 하는 롤투롤 인쇄 장비의 유연 기판 이송 및 장력 제어 장치 및 방법에 관한 것이다. 본 발명에 의하면, 인쇄 유닛 사이에 유연 기판의 열 변형에 따른 장력의 변화를 흡수하기 위한 장치를 구비하고, 각 인쇄 유닛에서의 유연 기판의 이송 속도를 보정함에 의해 유연 기판의 장력을 정밀하게 제어하여 열 변형의 영향을 최소화하여 최상의 인쇄 품질을 유지할 수 있도록 한다.

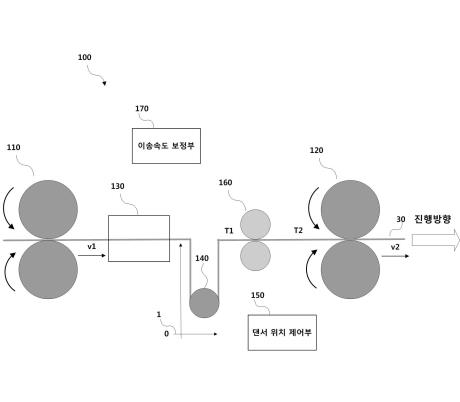

대표청구항 : 롤투롤 인쇄 장비의 유연 기판 이송 및 장력 제어 장치로서,롤투롤 인쇄 장비의 두 인쇄 유닛(이하 ‘인쇄 유닛 1’ 및 ‘인쇄 유닛 2’라 한다) 사이에 설치되어, 상기 인쇄 유닛 1로부터 상기 인쇄 유닛 2로 진행하는 유연 기판의 장력(T1)을 일정하게 유지하기 위하여, 상기 유연 기판의 스팬 길이(상기 인쇄 유닛 1에서부터 상기 인쇄 유닛 2 사이의 유연 기판의 길이)의 변화에 따라 그 위치 이동이 가능한 장치(이하 그러한 역할을 수행하는 장치를 통칭하여 ‘댄서(dancer)’라 한다); 및상기 댄서와 상기 인쇄 유닛 2 사이의 유연 기판의 장력(T1)을 측정하고, 측정된 장력에 따라, 상기 장력(T1)이 일정하게 유지되도록 상기 댄서의 위치를 제어하는 댄서 위치 제어부를 포함하고,상기 댄서의 위치 변화로부터 측정된 댄서의 이동속도로부터 상기 인쇄 유닛 1을 통과한 유연 기판의 선속도(v1) 또는 상기 인쇄 유닛 2를 통과한 유연 기판의 선속도(v2)의 보정량을 산출하여, 산출된 보정량에 의해 상기 선속도 v1 또는 v2를 보정하도록 제어하는 이동속도 보정부를 더 포함하고,상기 댄서의 이동속도는 주기적으로 측정되며,상기 이동속도 보정부는,측정된 댄서의 속도가 기 설정된 기준값 이상일 경우 상기 선속도의 보정과정을 수행하고, 측정된 댄서의 속도가 기 설정된 기준값 미만일 경우 상기 선속도의 보정과정을 중지하고,선속도 v1 또는 v2에 적용할 속도 보정량 △v는,△v = 2·|vdancer|에 의해 산출되며, 여기서 vdancer는 댄서의 이동속도이고,상기 보정량 △v는, 두 인쇄롤에 기 설정된 비율로 배분가능하도록 구성되는 것을 특징으로 하는 유연 기판 이송 및 장력 제어 장치.
