생체전극 부착 상태 모니터링 장치 및 방법

출원번호 : 10-2015-0180315 (출원일: 2015-12-16)

등록번호 : 10-1772202 (등록일: 2017-08-22)

특허권자 : 충남대학교산학협력단

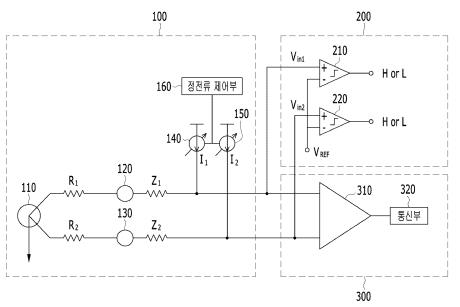

요약 : 본 발명은 생체신호 계측 시스템에서 생체신호 수집용 전극의 부착 상태를 모니터링하는 장치 및 방법에 관한 것이며, 본 발명의 하나의 실시예에 따른 생체전극 부착 상태 모니터링 장치는 생체 표면에 부착되어 있는 제1 전극에 DC 전류를 인가하고 제1 전극과 생체 표면 사이의 접촉 저항과 제1 전극과 DC 전류를 인가하는 정전류 공급부 사이의 접촉 임피던스를 측정하는 생체신호 측정부, 그리고 인가된 DC 전류, 접촉 저항 및 접촉 임피던스에 의해 산출된 입력전압(VIN)을 기준전압(VREF)과 비교하여 제1 전극의 부착 상태를 판단하는 모니터링부를 포함한다.

대표청구항 : 생체 표면에 부착되어 있는 제1 전극에 DC 전류를 인가하고 상기 제1 전극과 생체 표면 사이의 접촉 저항과 상기 제1 전극과 상기 DC 전류를 인가하는 정전류 공급부 사이의 접촉 임피던스를 측정하는 생체신호 측정부, 그리고상기 인가된 DC 전류, 상기 접촉 저항 및 상기 접촉 임피던스에 의해 산출된 입력전압(VIN)을 기준전압(VREF)과 비교하여 상기 제1 전극의 부착 상태를 판단하는 모니터링부를 포함하며,상기 모니터링부는 상기 제1 전극의 임피던스 특성에 기초하여 상기 기준전압값(VREF)을 제어하는 생체전극 부착 상태 모니터링 장치.
