스마트 화분
출원번호 : 10-2017-0175661 (출원일: 2017-12-20)
등록번호 : 10-1932919 (등록일: 2018-12-20)
특허권자 : 충남대학교산학협력단
요약 : 본 발명은 토양의 수분을 감지하여 급수 여부를 알릴 수 있을 뿐만 아니라 음악이나 음성을 출력할 수 있고 초음파를 발생시켜 해충으로부터 식물을 보호할 수 있으며, 필요에 따라 이동이 가능한 스마트 화분에 관한 것이다.

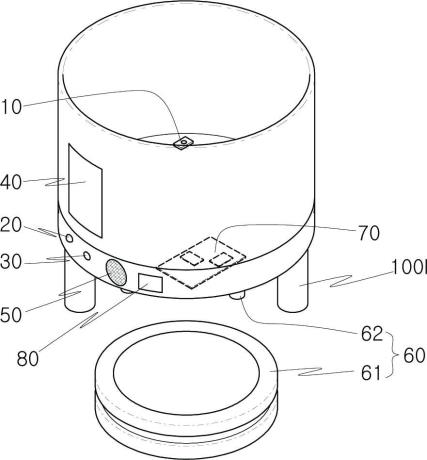

대표청구항 : 식물이 식재되는 화분에 있어서, 토양에 매설되어 토양의 수분을 감지하는 습도센서(10); 사용자의 움직임을 감지하는 인적감지센서(20); 사용자의 음성을 감지하는 음성인식센서(30); 상기 습도센서에서 감지된 토양의 습도 정보와 식물이 필요로 하는 영양 성분을 표시하는 디스플레이(40); 디스플레이에 표시되는 내용과 음악을 소리로 출력하는 스피커(50); 상기 인적감지센서에서 감지된 사용자의 움직임 또는 음성인식센서에서 감지된 사용자의 음성에 의해 작동하여 화분을 움직이는 이동수단(60);해충이 기피하는 주파수의 초음파를 발생시키는 초음파발생기; 사용자가 원하는 음악이나 음향을 입력할 수 있는 USB 단자: 및 센서들에 의해 감지된 신호를 수신하여 디스플레이와 스피커를 제어하는 중앙처리부와, 음성과 이미지 정보를 저장하는 메모리를 구비한 마이컴(70)을 포함하고,상기 이동수단(60)은 화분의 하부에 형성된 다리(100l)의 사이로 출입하여 화분의 저면을 지지한 상태로 이동함에 의해 화분을 이동시키는 이동로봇(61)과, 상기 이동로봇이 다리 사이로 들어가면 화분의 다리가 지면으로부터 이격되게 신장되는 승강결합수단(62)으로 이루어지고, 상기 이동로봇(61)은 로봇청소기이고,상기 승강결합수단(62)이 신장하면 승강결합수단의 하단이 이동로봇에 의해 받쳐져 다리가 지면으로부터 이격된 상태가 되어 화분이 이동할 수 있고, 상기 승강결합수단(62)이 수축하면 승강결합수단의 하단이 이동로봇의 상면으로부터 분리되어 다리가 지면에 의해 받쳐짐에 의해 이동로봇이 화분의 저면으로부터 벗어날 수 있게 되는 것을 특징으로 하는 스마트 화분.
