출원번호 : 10-2017-0086280 (2017.07.07)
등록번호 : 10-18082800000 (2017.12.06)
본 발명은 화학약품 자동 배합 공급 장치 및 그 방법에 관한 것으로서, PCB 표면처리 장치 및 작업 공정의 수행 시에 필요로 하는 정확한 농도를 가진 케미컬을 공급하기 위한 화학약품 자동 배합 공급 장치 및 그 방법에 관한 것이다.

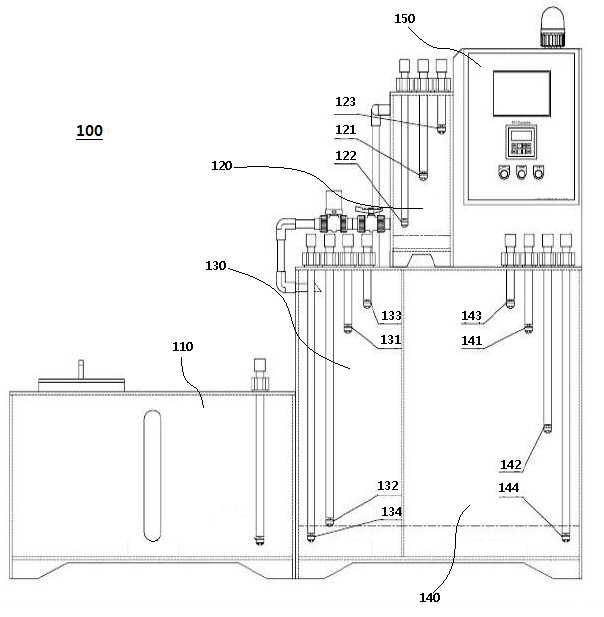

본 발명의 화학약품 자동 배합 공급 장치는, 희석하고자 하는 화학약품의 원액이 저장되는 원액 탱크(110); 원액 탱크(110)로부터 공급받는 원액 수면까지의 거리를 감지하는 초음파센서(123)가 구비되는 원액 공급조(120); 워터 탱크로부터 공급되는 물과 원액 공급조(120)로부터 공급되는 원액을 배합하여 희석하되, 물과 희석액의 수위를 각각 감지하는 제3, 제4 수위센서(131, 132)가 구비되는 배합조(130); 배합조(130)로부터 공급되는 희석액을 저장하고 외부로 배출하되, 희석액의 고수위 및 저수위를 각각 감지하는 제5, 제6 수위센서(141, 142)가 구비되는 희석액 공급조(140); 및 센서들로부터의 감지신호에 따라 상기 원액 탱크(110), 원액 공급조(120), 워터 탱크, 배합조(130), 및 희석액 공급조(140)에 각각 구비되는 전동밸브들의 작동을 On/Off 제어하는 컨트롤러(150)를 포함하며, 컨트롤러(150)는 초음파센서(123)에 의해 감지된 원액 수면까지의 거리가 미리 설정한 거리값에 해당되면 원액 공급조(120)로의 원액 공급을 차단하도록 하여, 원액 공급조(120)에 저장되는 원액을 원하는 소정의 양으로 조절함으로써 희석액의 농도를 제어하는 것에 기술적 특징이 있다.
