출원번호 : 10-2008-0108846 (2008년11월04일)
등록번호 : 10-0928708 (2009년11월19일)
특허권자 : (주)유일글로비스
요약 :
본 발명은 완폐식 체크밸브의 개폐작동을 제어하는 유압제어시스템에 관한 것으로, 보다 상세하게는 완폐식 체크밸브의 완전한 개방을 보조할 뿐만 아니라 체크밸의 원활한 폐쇄작동을 구현할 수 있는 완폐식 체크밸브의 유압제어시스템에 관한 것이다.

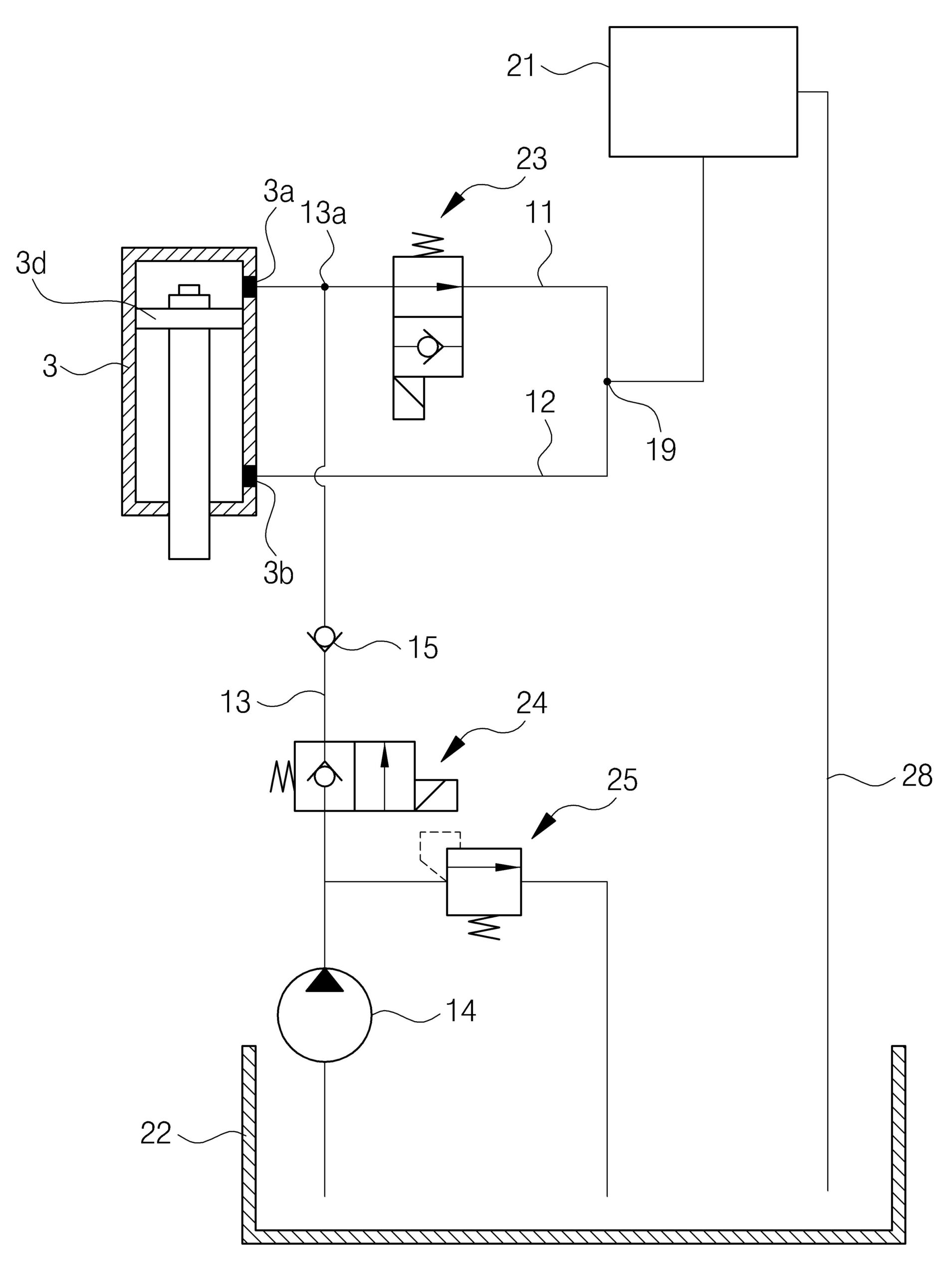

본 발명의 완폐식 체크밸브의 유압제어시스템은, 완폐식 체크밸브의 구동실린더의 제1포트와 소통하는 제1유로; 상기 구동실린더의 제2포트와 소통하고, 상기 제1유로에 병렬로 연결된 제2유로; 상기 제1유로 상에 설치되고, 평시개방(normal opened)의 전자제어밸브로 구성된 제1개폐밸브; 상기 제1유로 상의 제1개폐밸브와 구동실린더의 제1포트 사이에서 합류하는 공급유로; 상기 공급유로 상에 설치된 공급펌프; 상기 공급유로와 소통하고, 압유가 충전된 압유탱크; 상기 공급유로 상에 설치되고, 평시폐쇄(normal closed)의 전자제어밸브로 구성된 제2개폐밸브; 및 상기 공급유로 상에 설치되고, 상기 제2개폐밸브 하류측에 위치한 체크밸브;를 포함한다.
