자외선 조사 시간을 늘린 미세유체 칩을 포함하는 마이크로비드 제조장치 및 이를 이용한 고분자 마이크로 비드의제조방법

출원번호 : 10-2008-0076425 (출원일: 2008-08-05)

등록번호 : 10-1025904 (등록일: 2011-03-23)

특허권자 : 충남대학교산학협력단

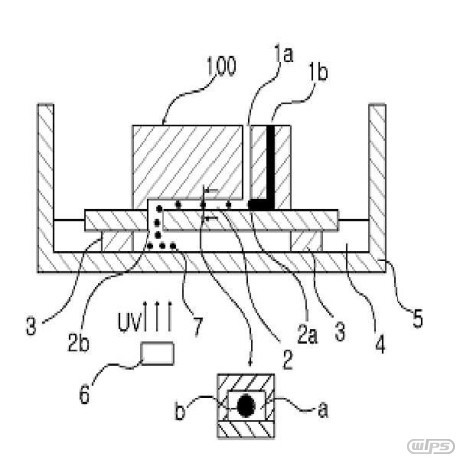

요약 : 본 발명은 자외선 조사 시간을 늘린 미세유체 칩을 포함하는 마이크로 비드 제조장치 및 이를 이용한 고분자 마이크로 비드의 제조방법에 관한 것으로서, 보다 상세하게는 모노머 주입구(1b), 연속상 주입구(1a), 연속상과 모노머의 접합점(2a), 미세 유로(2) 및 배출구(2b)를 포함하는 미세유체 칩, 및 수조(5)를 포함하며, 상기 모노머 주입구(1b)로 주입된 모노머가 상기 연속상과 모노머의 접합점(2a)을 지나며 형성된 모노머 액적이 미세 유로(2)를 지나 배출구(2b)를 통해 배출되면서 자외선 조사수단(6)에 의해 실시간으로 완전히 경화되어 고분자 마이크로 비드가 제조되는 것을 특징으로 하는 마이크로 비드 제조장치 및 상기 마이크로 비드 제조장치를 사용한 고분자 마이크로 비드 제조방법에 관한 것이다. 본 발명의 마이크로 비드 제조장치는 미세유체 칩 내에서 형성된 모노머 액적에 대한 자외선 조사 시간을 늘릴 수 있는 장치로 상기 장치를 이용하면 완전히 경화된 고분자 비드를 실시간으로 제조할 수 있다.

대표청구항 : 모노머 주입구(1b), 연속상 주입구(1a), 연속상과 모노머의 접합점(2a), 미세 유로(2) 및 배출구(2b)를 포함하는 미세유체 칩, 수조(5) 및 상기 배출구(2b)를 통해 배출되는 모노머 액적이 수조(5) 바닥에 닿기까지의 시간을 증가시켜 주기 위하여, 상기 미세유체 칩 하단에 수직 아래쪽으로 향해 있는 마이크로 비드 제조장치 받침(3)을 포함하며,상기 모노머 주입구(1b)로 주입된 모노머가 상기 연속상과 모노머의 접합점(2a)을 지나며 형성된 모노머 액적이 미세 유로(2)를 지나 자외선 조사 시간을 증가시키기 위해 수직 아래쪽으로 향해 있는 배출구(2b)를 통해 배출되면서 자외선 조사수단(6)에 의해 실시간으로 완전히 경화되어 고분자 마이크로 비드가 제조되는 것을 특징으로 하는 마이크로 비드 제조장치.
