주행보조 장치

출원번호 : 10-2019-0144900 (출원일: 2019-11-13)

등록번호 : 10-2291720 (등록일: 2021-08-13)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 의한 주행보조장치는, 전방 카메라와 후방 카메라가 설치된 사이드 미러; 스마트폰과 통신할 수 있는 근거리통신부; 제어부; 스마트폰;를 포함하고, 상기 제어부는 전방 카메라와 후방 카메라으로부터 수신한 촬영영상을 근거리 통신부를 통해 스마트폰에 전송할 수 있고, 상기 스마트폰은 수신한 촬영영상을 주기적으로 업로드하고, 상기 스마트폰은 차량 운행시 차선을 차선을 침범하는 것으로 판단되면 차선 침범 경고신호를 출력하고, 상기 스마트폰은 차량 정차 후 차문을 열 때 물체가 접근하는 것으로 판단되면 경고신호를 출력하는 것을 특징으로 한다.

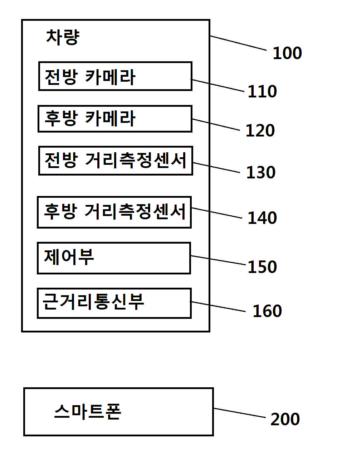

대표청구항 : 전방 카메라와 후방 카메라, 전방 거리측정센서와 후방 거리측정센서가 설치된 사이드 미러;스마트폰과 통신할 수 있는 근거리통신부;제어부;스마트폰;를 포함하고,상기 제어부는 전방 카메라와 후방 카메라으로부터 수신한 촬영영상을 근거리 통신부를 통해 스마트폰에 전송할 수 있고, 전방 거리측정센서와 후방 거리측정센서로부터 수신한 측정결과를 근거리 통신부를 통해 스마트폰에 전송할 수 있고,상기 스마트폰은 수신한 촬영영상을 주기적으로 인터넷 서버에 업로드하고,상기 전방 카메라와 후방 카메라는 촬영방향이 수평방향보다 아래쪽으로 향하고 있어서 차선까지 촬영가능하고,상기 스마트폰은, 전방 카메라와 후방 카메라의 촬영 영상을 활용하여 차량 운행시 차선을 차선을 침범하는 것으로 판단되면 차선 침범 경고신호를 출력하고,상기 스마트폰은, 전방 거리측정센서와 후방 거리측정센서의 측정 결과와 전방 카메라와 후방 카메라의 촬영 영상을 활용하여 차량 정차 후 차문을 열 때 물체가 접근하는 것으로 판단되면 경고신호를 출력하고, 경고신호를 출력할 때, 접근 거리에 따라 위험성을 다르게 판단하여 경고신호의 크기를 다르게 하고,상기 스마트폰은 차량 정차 후 차문을 열 때 물체가 접근하는 것으로 판단되면 차문 잠금장치가 잠기도록 하는 명령을 출력하고,상기 스마트폰은 방향지시등에 표시되는 방향으로 차선을 침범하는 경우에는 차선 침범 경고신호를 출력하지 않는 것을 특징으로 하는 주행보조장치.
